Трансивер Cisco QSFP-100G-SR1.2, потребление оптического модуля: 3,9 Вт, цвет вытяжного элемента: Серый

Информация о товаре Cisco QSFP-100G-SR1.2: трансивер

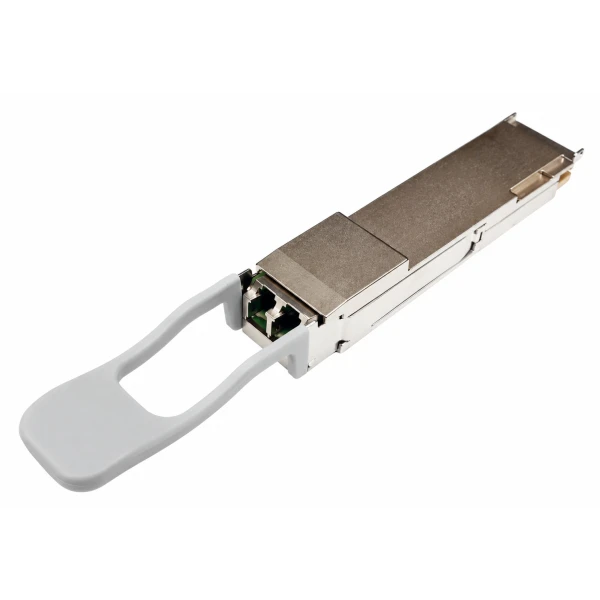

Cisco QSFP-100G-SR1.2 служит для коротких оптических соединений Ethernet 100G. Исполнение BiDi передаёт данные по двум многомодовым волокнам. Для кабельного подключения используется дуплексный LC. Модуль устанавливается в совместимый интерфейс QSFP28. Оптическая схема содержит два канала передачи и приёма. Номинальные длины волн составляют 855 и 908 нм. На волокне OM3 доступна дальность до 70 м. Для OM4 предусмотрено до 100 м. С OM5 длина линии достигает 150 м. Температура работы ограничена диапазоном от +10 до +60 °C. Потребление трансивера составляет 3,9 Вт. Серый вытяжной язычок помогает извлечь модуль из порта.

Функциональные возможности

BiDi позволяет использовать двухволоконную многомодовую инфраструктуру для одного подключения 100G. Нужную дальность выбирают по фактическому типу OM3, OM4 или OM5. Кабельная система должна соответствовать допустимым потерям полного тракта.

Технические особенности

• Сетевой формат приёмопередатчика: QSFP28, Ethernet 100G
• Двунаправленная оптическая схема: Два канала передачи и приёма; 855 и 908 нм
• Кабельная среда BiDi: Два многомодовых волокна OM3, OM4 или OM5
• Оптическое соединение на лицевой стороне: Дуплексный LC с PC или UPC
• Дальности по классу многомодового волокна: OM3 до 70 м; OM4 до 100 м; OM5 до 150 м
• Бюджет потерь линии 100G: 1,9 дБ, включая 1,5 дБ потерь на соединителях
• Потребление оптического модуля: 3,9 Вт
• Температурные условия работы: От +10 до +60 °C
• Цвет вытяжного элемента: Серый

Совместимость с оборудованием

Один из предметных вариантов оборудования для этой оптики: Cisco Nexus 9364C-GX с квалифицированными 100G-портами. Перед установкой согласуют режим NX-OS или ACI, выпуск ПО, выбранный порт и условия охлаждения. Для прямой дуплексной линии MMF на удалённой стороне используют совместимый приёмопередатчик SR1.2 BiDi.

Проверка многомодовой кабельной системы

Установите категорию волокна каждого участка, а не только ближайшего патч-корда. Посчитайте суммарные потери кроссов и соединений в пределах бюджета линии. При размещении оборудования обеспечьте рабочую температуру модуля от +10 до +60 °C.

Комплектация

Одна позиция QSFP-100G-SR1.2 содержит один оптический модуль BiDi. Многомодовые патч-корды, второй приёмопередатчик и коммутатор в эту позицию не входят.

Как заказать

Для заказа укажите Cisco (Сиско) QSFP-100G-SR1.2, количество и класс волокна. Подбор можно согласовать по спецификации сети или через консультацию. Сообщите город и адрес для организации доставки по России.
