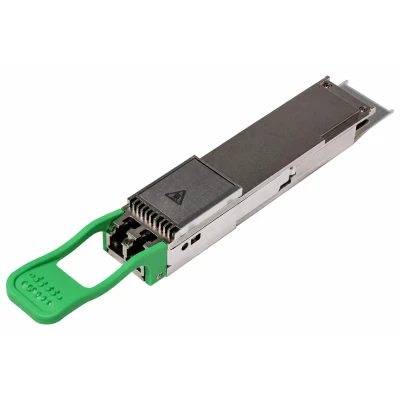

Трансивер Cisco QSFP-400G-FR4, форм-фактор модуля: QSFP112, рабочий ethernet-интерфейс: 400GBASE-FR4, связь с принимающим портом: 400GAUI-4

Информация о товаре Cisco QSFP-400G-FR4: трансивер

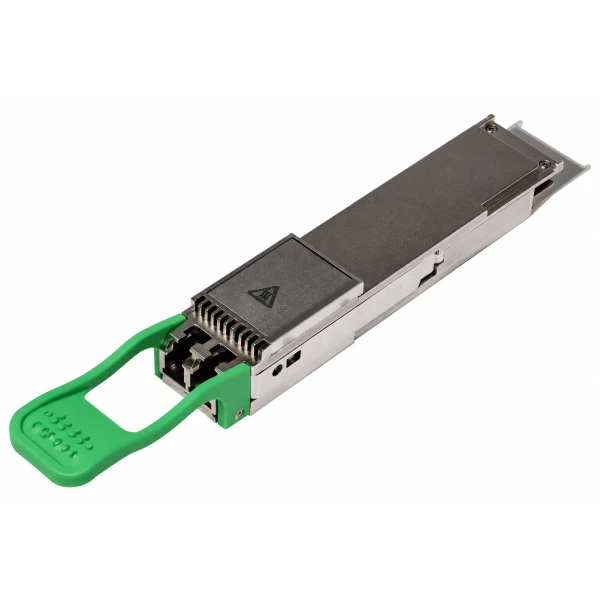

Трансивер Cisco QSFP-400G-FR4 предназначен для интерфейсов 400 Gigabit Ethernet. Модуль выполнен в компактном форм-факторе QSFP112. Электрическое подключение соответствует 400GAUI-4. Оптическая часть работает по стандарту 400GBASE-FR4. Для линии используется одномодовое волокно G.652. Соединение рассчитано на расстояние до 2 км. Кабель подключается через дуплексный разъём LC. Для него предусмотрена полировка UPC. Четыре оптические длины волн передают сигналы PAM4 по одной паре волокон. На каждую оптическую полосу приходится 100 Гбит/с. Максимальная потребляемая мощность модуля составляет 9 Вт. Установка требует квалифицированного порта QSFP112 и подходящей конфигурации хоста.

Функциональные возможности

QSFP-400G-FR4 позволяет организовать 400G-соединение по дуплексной одномодовой линии. Мультиплексирование четырёх оптических каналов внутри модуля сохраняет одну пару волокон для всего подключения. Такое исполнение используют при выборе LC-инфраструктуры между совместимыми сетевыми портами.

Технические особенности

• Форм-фактор модуля: QSFP112
• Рабочий Ethernet-интерфейс: 400GBASE-FR4
• Связь с принимающим портом: 400GAUI-4
• Оптическое подключение: Duplex LC SMF UPC
• Среда и длина линии: G.652 SMF, до 2 км
• Оптический способ передачи: Четыре длины волн по 100 Гбит/с PAM4, одна пара волокон
• Предельное потребление: 9 Вт
• Температура работы: 0–70 °C
• Бюджет потерь линии: До 4 дБ
• Количество в товарной позиции: Один трансивер

Совместимость с оборудованием

Модуль подходит для квалифицированных серверных сетевых адаптеров NIC с портом QSFP112 400G и поддержкой интерфейса 400GAUI-4. Конкретный адаптер, порт и версию его программного обеспечения согласуют с матрицей Cisco TMG. На оптической стороне поддержано соединение с QDD-400G-FR4-S либо QDD-400G-LR4-S на расстоянии до 2 км. Для всей линии учитывают одномодовое волокно G.652, дуплексные LC UPC и допустимые потери до 4 дБ.

Выбор дуплексной линии FR4

Подбирайте трансиверы на обоих концах соединения вместе с трассой и коммутационными панелями. Суммарные потери линии сопоставляют с оптическим бюджетом FR4, а рабочий диапазон температуры модуля составляет 0–70 °C. Параметры FEC и работу порта согласуют на хостах перед вводом канала в эксплуатацию.

Комплектация

Товарная позиция QSFP-400G-FR4 включает один оптический трансивер QSFP112. Патч-корд LC UPC, удалённый модуль и принимающий сетевой адаптер подбираются в составе соединения. Их артикулы и нужное количество фиксируют в спецификации.

Как заказать QSFP-400G-FR4

Для подбора Cisco (Сиско) QSFP-400G-FR4 укажите сетевой адаптер, тип порта и расстояние между устройствами. Через корзину можно заказать отдельный модуль, а для расчёта линии прислать состав обоих концов и схему волокон. Адрес и условия доставки согласуют вместе со спецификацией.
