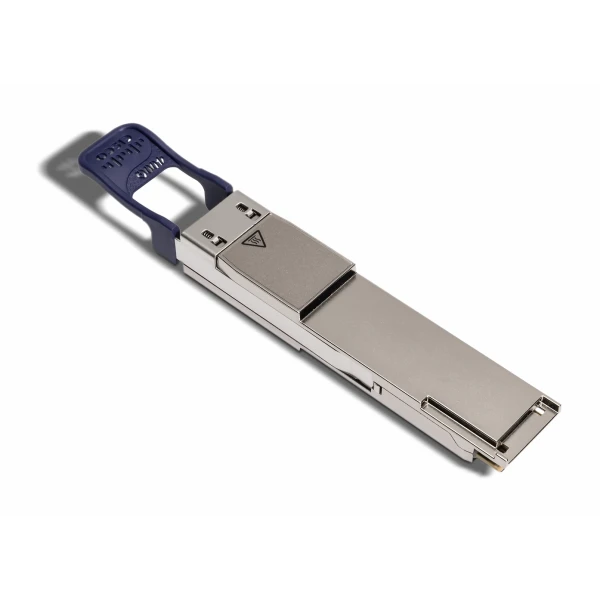

Трансивер Cisco QSFP-400G-VR4, QSFP112, оптический разъём: MPO-12 APC для MMF, коррекция fec: На хостовой платформе

Информация о товаре Cisco QSFP-400G-VR4: трансивер

Cisco QSFP-400G-VR4 – многомодовый оптический трансивер для соединений Ethernet 400G. Он выполнен в компактном форм-факторе QSFP112. Такое исполнение применяется на совместимых серверных сетевых адаптерах. Электрическая сторона использует четыре линии по 100 Гбит/с с модуляцией PAM4. Оптическая передача распределена по четырём парам MMF. Подключение кабеля осуществляется через MPO-12 APC. Максимальная дальность составляет 50 м при подходящих параметрах многомодовой трассы. Номинальная длина волны равна 850 нм. Для соединения с хостом используется 400GAUI-4. FEC выполняет базовая платформа. Потребление ограничено значением 9 Вт. Рабочая температура данного VR4-модуля находится в диапазоне 15–70 °C.

Функциональные возможности

QSFP112 позволяет подвести высокоскоростное оптическое соединение к серверному NIC с четырёхлинейным электрическим интерфейсом. Многомодовая передача подходит для коротких участков внутри вычислительной сети. При поддержке оборудования модуль может работать в схемах с двумя направлениями 200G или четырьмя направлениями 100G.

Технические особенности

• Форм-фактор: QSFP112
• Интерфейс Ethernet: 400GBASE-VR4, 400 Gigabit Ethernet
• Оптический разъём: MPO-12 APC для MMF
• Рабочие волокна: 4 параллельные пары многомодового волокна
• Максимальная дальность: До 50 м при подходящих параметрах линии MMF
• Электрическое соединение: 400GAUI-4, четыре линии 100G PAM4
• Коррекция FEC: На хостовой платформе
• Потребление, максимум: 9 Вт
• Рабочая температура: 15–70 °C
• Холодный запуск: 0–15 °C

Совместимость с оборудованием

Хостами служат поддерживающие этот артикул сетевые адаптеры серверов с портами 400G QSFP112 и интерфейсом 400GAUI-4. Поддержку проверяют для конкретной модели NIC и её прошивки. В числе оптических сочетаний предусмотрен QDD-400G-VR4 на удалённой стороне 400G; при breakout 4 × 100G применяют QSFP-100G-SR-S в поддерживаемом режиме VR1. Дальность ограничивают условия кабеля и возможности обеих сторон.

Трасса MPO и оптический бюджет

Требуется многомодовый кабель с MPO-12 APC и разводкой четырёх рабочих пар. Допустимые вставные потери составляют до 1,9 дБ. Класс волокна и параметры удалённого трансивера учитывают вместе, поэтому значение 50 м используют как максимальную дальность согласованной линии.

Питание и температурные режимы

Для QSFP-400G-VR4 нормальная работа определена при 15–70 °C, а холодный запуск – при 0–15 °C. Порт должен обеспечивать требуемое питание с максимальным потреблением до 9 Вт. Четырёхлинейный интерфейс QSFP112 и тепловые условия проверяют при подборе серверного адаптера.

Комплектация

Товарная позиция содержит один модуль Cisco (Сиско) QSFP-400G-VR4. Кабель MPO-12 APC, сетевой адаптер и удалённые трансиверы выбирают отдельными строками спецификации. Для заказа фиксируют нужное количество модулей и схему оптических связей.

Как заказать

Для подбора укажите модель NIC, версию прошивки и класс волокна. Приложите сведения об удалённом оборудовании и требуемой длине соединения. Заказ можно оформить через сайт после согласования конфигурации и доставки.
