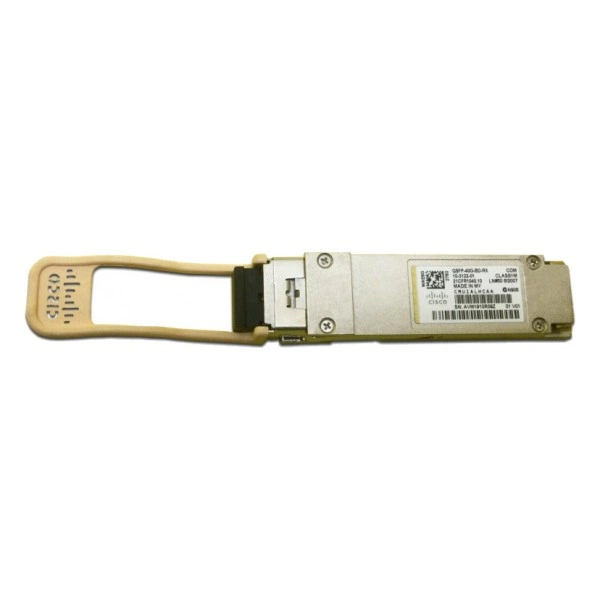

Приёмный модуль Cisco QSFP-40G-BD-RX=, QSFP, номинальная скорость контролируемой линии: 40 Гбит/с, тип оптического разъёма: Duplex LC

Информация о товаре Cisco QSFP-40G-BD-RX=: приёмный модуль

Cisco QSFP-40G-BD-RX= используется для наблюдения за 40G BiDi-соединениями. Это приёмный мониторинговый модуль в формате QSFP. Его устанавливают на ответвлении пассивного оптического TAP. Оптический сигнал в рабочую линию он не передаёт. Такая схема помогает исключить вмешательство передатчика в контролируемый канал. Кабельное подключение выполнено через дуплексный LC. Средой передачи служит многомодовое волокно. Приёмный диапазон охватывает 832-918 нм. Для OM3 номинальная длина контролируемого канала достигает 100 м. На OM4 или OM5 предусмотрены линии до 150 м с соблюдением допустимых потерь. Устройство рассчитано на работу при температуре от +10 до +70 °C. Оно подходит для инфраструктуры анализа трафика на базе совместимого Cisco Nexus Data Broker.

Функциональные возможности

Модуль принимает оптическую копию потока из BiDi-линии через TAP. Отсутствие оптической передачи позволяет использовать его на выделенной мониторинговой ветви, где обычный двунаправленный трансивер мог бы создать нежелательный сигнал.

Технические особенности

• Волоконная среда: Многомодовое MMF
• Диапазон принимаемых длин волн: 832-918 нм
• Дальность контролируемой линии: OM2: до 30 м; OM3: до 100 м; OM4/OM5: до 150 м; с учётом потерь TAP
• Предел энергопотребления: 3,5 Вт
• Рабочий тепловой диапазон: +10...+70 °C
• Направление оптического сигнала: Только приём; оптическая передача отсутствует
• Исполнение корпуса: QSFP
• Номинальная скорость контролируемой линии: 40 Гбит/с
• Оптическое подключение: Duplex LC

Совместимость с оборудованием

Предназначен для link-monitor оборудования, включая Cisco Nexus Data Broker, с поддержкой QSFP BiDi Monitor. Между рабочей дуплексной MMF-линией и монитором размещается пассивный оптический TAP; бюджет проверяют с учётом его ответвления и всех соединителей.

Комплектация

В состав этой позиции входит один приёмный Cisco QSFP-40G-BD-RX с обозначением заказа Cisco (Сиско) QSFP-40G-BD-RX=. Пассивный TAP, патч-корды и платформа захвата определяются схемой мониторинга и комплектуются отдельно.

Расчёт ответвления TAP

При проектировании учитывайте не только длину волокна, но и потери на делителе. Мониторинговая ветвь должна доставлять сигнал в допустимом диапазоне входной мощности приёмника.
