Оптический трансивер Cisco QSFP-40G-SR4=, QSFP, скорость передачи данных: 40 Гбит/с, тип оптического разъёма: MPO-12 / MTP

Информация о товаре Cisco QSFP-40G-SR4=: оптический трансивер

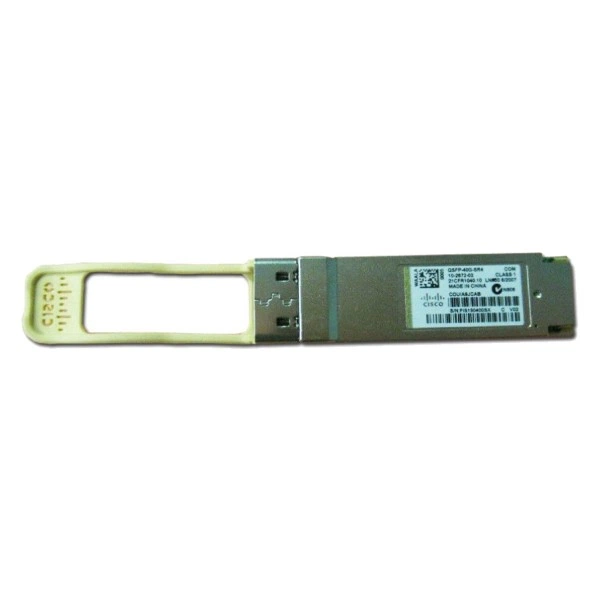

Cisco QSFP-40G-SR4= представляет собой оптический модуль для коротких 40-гигабитных соединений. Он работает с параллельной многомодовой линией. Четыре оптических канала используют длину волны 850 нм. На кабельной стороне расположен интерфейс MPO-12. Соединение на OM3 может иметь длину до 100 м. Для OM4 и OM5 предусмотрено расстояние до 150 м. Оптика устанавливается в совместимый порт QSFP. Помимо цельного канала доступна конфигурация 4×10G. Для неё нужна кабельная сборка с разветвлением на дуплексные пары. На удалённой стороне используются соответствующие интерфейсы 10GBASE-SR. Потребление модуля ограничено величиной 1,5 Вт. Такой вариант удобен при согласовании 40G-агрегации с существующими 10G-подключениями.

Функциональные возможности

Параллельная схема передаёт совокупный поток 40 Гбит/с через многоволоконную инфраструктуру. Возможность breakout помогает использовать четыре независимых канала 10G при наличии такого режима на коммутаторе; полярность MPO и разводка ответвлений должны соответствовать выбранной схеме.

Технические особенности

• Оптическое подключение: MPO-12 / MTP
• Волоконная среда: Многомодовое MMF
• Спектральный канал: 850 нм
• Допустимая протяжённость: OM2: до 30 м; OM3: до 100 м; OM4/OM5: до 150 м
• Предел энергопотребления: 1,5 Вт
• Рабочий тепловой диапазон: 0...+70 °C
• Исполнение корпуса: QSFP
• Пропускная способность интерфейса: 40 Гбит/с
• Стандарт оптического интерфейса: 40GBASE-SR4; 4 оптических канала

Совместимость с оборудованием

Подходит для оборудования Cisco с поддерживаемыми портами QSFP 40GbE. В режиме 4×10G оптическая сторона соединяется с 10GBASE-SR через parallel-to-duplex сборку; поддержка разветвления зависит также от конкретной платформы и её ПО.

Комплектация

Артикул Cisco (Сиско) QSFP-40G-SR4= соответствует одному модулю Cisco QSFP-40G-SR4. Многоволоконный шнур для прямой связи либо breakout-сборку выбирают по числу используемых удалённых портов.

Разводка многоволоконной линии

Перед коммутацией проверьте тип MPO/MTP и схему полярности кабеля. Для четырёх отдельных 10G-соединений нужен доступ к соответствующим парам волокон, а также настройка breakout на стороне QSFP.
