Загрузочный RAID-контроллер M.2 Cisco UCS-M2-HWRAID, назначение: Загрузочная подсистема M.2 SATA, накопители: До 2 × M.2 SATA SSD, скорость sata: 6 Гбит/с

Информация о товаре Cisco UCS-M2-HWRAID: загрузочный RAID-контроллер M.2

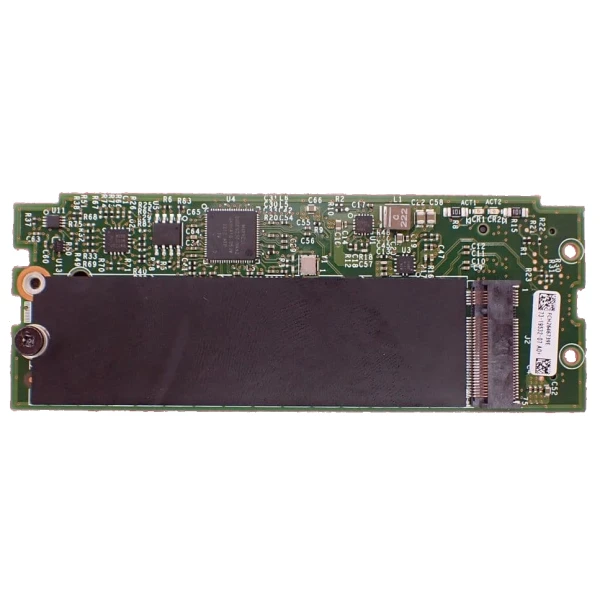

Cisco UCS-M2-HWRAID представляет собой аппаратный контроллер для загрузочной подсистемы сервера UCS. Он рассчитан на накопители M.2 SATA. На модуле предусмотрено размещение двух SSD. Накопители устанавливаются с противоположных сторон платы. Контроллер подключается к внутреннему разъёму сервера. В UCS C220 M6 он занимает позицию мини-хранилища на системной плате. Для UCS C240 M6 применяется соответствующая плата-удлинитель. Загрузочные SSD позволяют выделить системный том отдельно от основных дисковых отсеков. Для зеркалирования используется RAID 1. Режим JBOD даёт возможность работать с дисками без такого зеркального массива. Загрузка операционной системы выполняется в UEFI. Модель подходит для обслуживания установленной инфраструктуры UCS с совместимой подсистемой M.2 SATA.

Функциональные возможности

Аппаратное зеркало RAID 1 создают из двух одинаковых по ёмкости SATA SSD. Оно позволяет хранить копии системного тома на двух носителях; резервное копирование данных организуют дополнительно. В режиме JBOD доступ к накопителям настраивается отдельно от зеркалирования. Cisco IMC используется для создания тома и наблюдения за состоянием контроллера и дисков.

Технические особенности

• Назначение: внутренний Boot-Optimized M.2 RAID Controller для серверной загрузки.
• Тип носителей: до двух M.2 SATA SSD, интерфейс SATA 6 Гбит/с.
• Архитектура контроллера основана на Marvell 88SE92xx PCIe-to-SATA.
• Доступные схемы хранения: RAID 1 и JBOD; RAID 0 для этого исполнения не применяется.
• Поддерживается только UEFI boot, режим Legacy BIOS не используется.
• В C220 M6 требуются Cisco IMC / UCS Manager 4.2(1) или совместимый более поздний выпуск.
• Для дисковой пары выбирают одинаковую ёмкость; смешение разных ёмкостей не поддерживается.
• При замене контроллера или M.2-носителей сервер выключают: hot-plug для этого узла не предусмотрен.

Совместимость с оборудованием

UCS-M2-HWRAID предназначен для Cisco UCS C220 M6 SFF с внутренним разъёмом Mini Storage. В Cisco UCS C240 M6 SFF модуль устанавливают через подходящую плату-удлинитель M.2. Для C220 M6 подбирают один либо два квалифицированных SATA SSD, например UCS-M2-240G, UCS-M2-480G или UCS-M2-960G, с одинаковой ёмкостью при парной установке. Конкретную операционную систему и загрузочный режим согласуют с серверной конфигурацией и версией IMC. Перед обслуживанием выполняют штатное завершение работы ОС и отключают питание узла.

Комплектация

По артикулу UCS-M2-HWRAID поставляется один физический загрузочный RAID-контроллер. M.2 SSD заказывают отдельными позициями с выбранной ёмкостью. Для применения в C240 M6 наличие платы-удлинителя и крепёжных принадлежностей проверяют в спецификации сервера. Контроллер не определяет заранее объём загрузочного тома: он зависит от выбранных накопителей и режима.

Как заказать

Для подбора Cisco (Сиско) UCS-M2-HWRAID укажите модель UCS, установленный IMC и требуемую ёмкость системного раздела. При заказе двух SSD сообщите планируемый режим: зеркало либо JBOD. Согласуем совместимые носители, монтажные компоненты, цену и адрес доставки.
