Загрузочный RAID-контроллер NVMe M.2 Cisco UCS-M2-NVRAID, HHHL, половинная высота и половинная длина, назначение: Загрузочное хранилище M.2 NVMe, подключение к серверу: PCIe Gen4 x8

Информация о товаре Cisco UCS-M2-NVRAID: загрузочный RAID-контроллер NVMe M.2

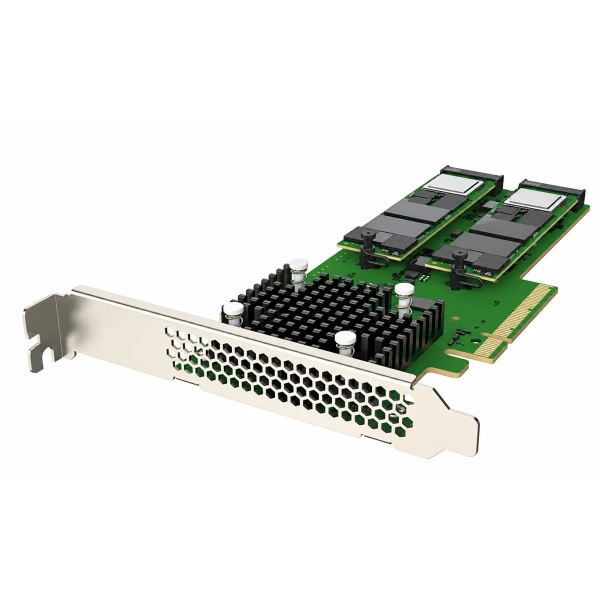

Cisco UCS-M2-NVRAID представляет аппаратный контроллер загрузочного хранилища для серверов UCS. Модель предназначена для накопителей M.2 NVMe. Плата выполнена в форм-факторе HHHL. Подключение к серверу осуществляется по PCIe Gen4 x8. На адаптере размещают до двух SSD. Для каждого накопителя предусмотрено подключение до PCIe Gen4 x4. Подсистему используют для загрузки операционной системы и системного раздела. Зеркало RAID 1 хранит копии загрузочного тома на паре носителей. RAID 0 позволяет объединить накопители без зеркалирования. В режиме JBOD диски используют без RAID-массива. Контроллер работает с загрузкой UEFI. Накопители выбирают отдельными позициями под конкретную конфигурацию сервера. При установке пары ёмкости SSD должны совпадать.

Функциональные возможности

Загрузочный том на M.2 позволяет сохранить основные дисковые отсеки под прикладные данные. RAID 1 выбирают для дублирования системного раздела, а RAID 0 требует учёта отсутствия такого резерва. Зеркалирование дополняют резервным копированием. При настройке учитывают драйвер контроллера, поддерживаемую операционную систему и согласованный выпуск серверного ПО.

Технические особенности

• Аппаратное исполнение: загрузочный NVMe RAID-адаптер HHHL для сервера UCS.
• Соединение с системой: PCIe Gen4 x8.
• Накопители на плате: до двух M.2 NVMe с интерфейсом до PCIe Gen4 x4 на каждый SSD.
• Для C240 M7 и C245 M8 подбирают квалифицированные M.2 UCS-NVM2-400GB или UCS-NVM2-960GB.
• Схемы хранения: RAID 0, RAID 1 и JBOD в поддерживаемой серверной конфигурации.
• Загрузочный режим: UEFI; Legacy boot для этой подсистемы не применяется.
• При парной установке смешивать ёмкости M.2 NVMe нельзя.
• Контроллер системного M.2-хранилища не управляет основными SAS/NVMe-накопителями сервера.

Совместимость с оборудованием

UCS-M2-NVRAID применяют в Cisco UCS C240 M7 SFF и в квалифицированных конфигурациях UCS C245 M8 с процессорами AMD EPYC четвёртого поколения. Для C245 M8 с процессорами пятого поколения эта модель не поддерживается. В C240 M7 с комплектом Gen4-райзеров 1A/2A/3A/3C контроллер занимает слот 1 райзера 1A; при storage-райзерах 1B/3B используется слот 1 райзера 1B; для Gen5-райзеров 1C/3C нужен слот 2 райзера 1C. В C245 M8 для комплекта Gen4 1A/2A/3A выбирают 1A, а для Gen5 1C/2C применяют 1C. Свободное место, конфигурацию райзеров и выпуск Cisco IMC либо UCS Manager проверяют совместно.

Комплектация

Заказная единица UCS-M2-NVRAID включает один физический RAID-контроллер. SSD UCS-NVM2-400GB или UCS-NVM2-960GB добавляют в спецификацию отдельно в количестве одного или двух, с одинаковой ёмкостью пары. Нужный райзер и принадлежности установки согласуют для выбранного сервера. Комплект контроллера не задаёт заранее ёмкость системного тома.

Как заказать

Для заказа Cisco (Сиско) UCS-M2-NVRAID укажите модель сервера, поколение процессоров и установленные райзеры. Сообщите требуемую ёмкость системного раздела и режим массива. Подберём совместимые M.2 NVMe, согласуем цену и доставку по вашему адресу.
