Комплект направляющих Cisco UCSC-RAIL-D, 19 дюймов, 4 стойки, 610–914 мм

Информация о комплекте направляющих Cisco UCSC-RAIL-D

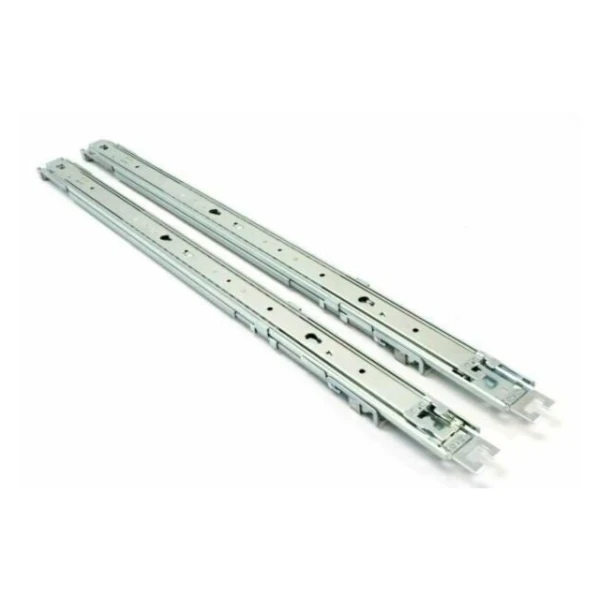

Cisco UCSC-RAIL-D представляет комплект направляющих для установки сервера в стойку. Позиция предназначена для стоечных платформ UCS C220 M8 и C240 M8. Шарикоподшипниковые механизмы обеспечивают движение внутренних секций. Парные направляющие размещают по обеим сторонам серверного корпуса. Монтаж рассчитан на стандартную четырёхстоечную конструкцию. Опорные сборки закрепляют на передних и задних стойках шкафа. Расстояние между монтажными плоскостями согласуют с регулировкой комплекта. После установки проверяют одинаковую высоту левой и правой стороны. Сервер соединяют с внутренними секциями по процедуре своей платформы. Одна товарная позиция относится к комплекту для одного сервера.

Технические особенности

• Тип изделия: комплект шарикоподшипниковых выдвижных направляющих.
• Совместимые серверы: Cisco UCS C220 M8 и C240 M8.
• Номинальная ширина стойки: 19 дюймов.
• Поддерживаемая монтажная конструкция: четыре стойки EIA.
• Диапазон регулировки направляющих: 610–914 мм, или 24–36 дюймов.
• Варианты отверстий: квадратные 9,6 мм и круглые 7,1 мм.
• Монтаж допускает резьбовые отверстия #12-24 UNC и #10-32 UNC.
• Один комплект образуют две боковые направляющие для одного серверного корпуса.

Функциональные возможности

Направляющие служат механическим основанием стоечного сервера и позволяют выдвигать его внутренние секции. Переднюю и заднюю часть каждой сборки фиксируют на соответствующих стойках шкафа. Шарикоподшипниковое исполнение относится к механизму скольжения, а порядок соединения с корпусом определяет руководство C220 M8 или C240 M8.

Совместимость с оборудованием

Комплект предусмотрен для Cisco UCS C220 M8 и UCS C240 M8. Его устанавливают в стандартную 19-дюймовую четырёхстоечную стойку с подходящими квадратными, круглыми или резьбовыми отверстиями. Расстояние установки должно укладываться в диапазон 610–914 мм. Вертикальное место в шкафу рассчитывают по габаритам выбранного серверного корпуса.

Комплектация

Позиция Cisco (Сиско) UCSC-RAIL-D включает комплект из двух боковых направляющих для одного сервера. Реверсивный кабельный организатор CMA является отдельной опцией и подбирается дополнительно. Серверный корпус и стойка в этот комплект не входят.

Проверка стойки перед заказом

Сопоставьте модель сервера с назначением комплекта и измерьте расстояние между монтажными плоскостями шкафа. Уточните вид отверстий на четырёх стойках. При планировании кабельного организатора отдельно проверьте дополнительное пространство за сервером по его руководству установки.

Заказ монтажного комплекта

Укажите артикул направляющих и число размещаемых серверов. Для согласования конфигурации можно передать модель шкафа и серверных платформ. Подобранный комплект оформляют через корзину, после чего уточняют адрес получения и способ доставки по России.
