Вентиляторный блок Cisco C9610-FAN, серия: Cisco C9610, Cisco C9610R, регулирование: Индивидуальное управление, ШИМ

Информация о товаре Cisco C9610-FAN: вентиляторный блок

Вентиляторный блок Cisco C9610-FAN обеспечивает охлаждение модульного шасси C9610R. Узел устанавливается в предназначенную для него заднюю секцию корпуса. В одном блоке объединены шесть вентиляторов. Их скорость регулируется независимо. Воздух проходит через коммутатор от передней стороны к задней. Такой поток соответствует компоновке оборудования в стойке с разделением холодной и горячей зон. Полная система C9610R использует четыре подобных блока. Один артикул C9610-FAN относится к одному сменному узлу. Доступ сзади облегчает обслуживание без разборки передней кабельной разводки. При отказе отдельного вентилятора система корректирует скорость остальных. Блок нужен при первоначальной сборке шасси или замене соответствующего компонента. Подбор выполняют по платформе C9610R и установленной системе охлаждения.

Функциональные возможности

Независимое управление вентиляторами позволяет менять интенсивность обдува в соответствии с состоянием оборудования. Датчик атмосферного давления участвует в выборе режима вращения с учётом высоты размещения. Для регулирования используется ШИМ, а не постоянная максимальная скорость во всех условиях. Сменная конструкция помогает обслужить один узел без удаления соседних вентиляторных блоков. После замены контролируют фиксацию, индикацию и нормальное состояние охлаждения шасси.

Технические особенности

• Целевая платформа: Cisco C9610R
• Вентиляторов в блоке: 6
• Регулирование: Индивидуальное управление, ШИМ
• Блоков на шасси: 4
• Доступ при обслуживании: С задней стороны
• Поток воздуха: Спереди назад через шасси
• Масса одного блока: 6,34 кг

Совместимость с оборудованием

C9610-FAN предназначен для Cisco C9610R, включая сборки с C9610-SUP-3 и C9610-SUP-3XL. Его используют с линейными картами, поддерживаемыми этой платформой, при сохранении четырёх штатных позиций охлаждения. Это компонент корпуса C9610, а не взаимозаменяемый вентилятор для любого Catalyst или Nexus. Перед заказом сверяют обозначение установленного блока и доступ к задней части стойки.

Комплектация

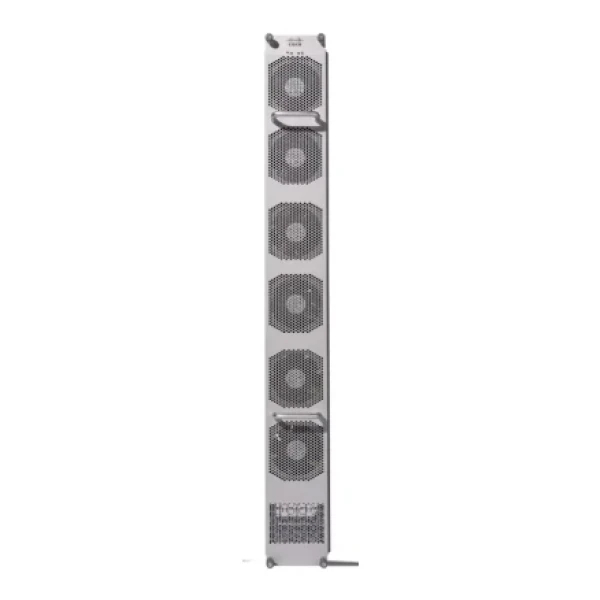

В поставку позиции входит один вентиляторный блок C9610-FAN с шестью вентиляторами. Четыре блока для полного шасси оформляются нужным количеством отдельных позиций. Коммутатор, супервизоры и источники питания в эту позицию не входят. На фото представлен отдельный сменный блок.

Как выбрать

При плановой сборке посчитайте все четыре вентиляторные позиции C9610R. Для ремонта определите конкретный неисправный узел и убедитесь, что проблема относится к вентиляторному блоку, а не к перекрытому воздушному каналу. Проверьте свободное пространство за стойкой и предусмотрите контроль температуры во время обслуживания.

Как заказать

Закажите нужное количество Cisco (Сиско) C9610-FAN через корзину либо передайте список запасных частей специалисту. В заявке полезно указать модель шасси и цель покупки: комплектация нового узла или замена. Срок поставки, адрес доставки и требования к упаковке уточняются при обработке заказа.
