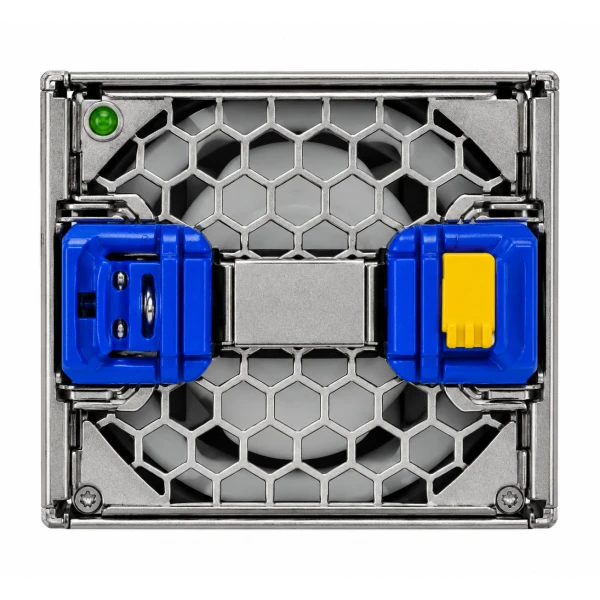

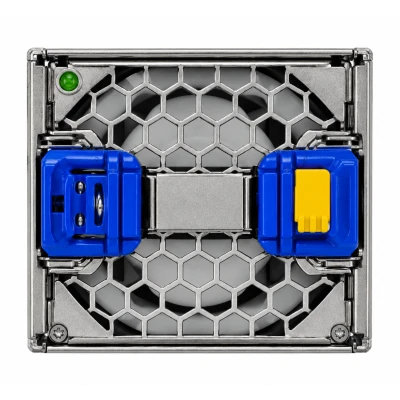

Вентиляторный модуль Cisco FAN-1RU-PE-V2, воздушное исполнение: Port-side Exhaust (PSE), поток: Вывод воздуха на сторону сетевых портов, цветовая маркировка: Синяя, Cisco Safety Blue

Информация о товаре Cisco FAN-1RU-PE-V2: вентиляторный модуль

Cisco FAN-1RU-PE-V2 – сменный блок охлаждения для ряда маршрутизаторов Cisco 8700. Модуль выполнен для конфигурации Port-side Exhaust. В такой конфигурации воздух выводится через сторону сетевых портов. Цвет элементов исполнения PSE – синий. Для охлаждения используются парные вентиляторы встречного вращения. Диаметр каждого вентилятора равен 40 мм. В штатной системе шасси установлены шесть вентиляторных модулей. При таком комплектовании предусмотрено резервирование N+1. К числу подходящих платформ относится 8711-32FH-M. Модуль также применяется в 8711-48Z-M и 8711-28H8F-M. Для обслуживания блоки извлекаются индивидуально из задней панели. Поток блоков питания выбирают в соответствии с потоком вентиляторов.

Функциональные возможности

Блок поддерживает циркуляцию воздуха в системе с выводом потока на портовую сторону. Шесть работающих позиций шасси обеспечивают схему 5+1. При плановом обслуживании заменяют одну позицию, сохраняя установку и работоспособность остальных вентиляторов.

Технические особенности

• Назначение: Сменный вентиляторный блок маршрутизатора
• Воздушное исполнение: Port-side Exhaust (PSE)
• Направление потока: Вывод воздуха на сторону сетевых портов
• Цветовая маркировка: Синяя, Cisco Safety Blue
• Вентиляторы блока: Парные, встречного вращения, 40 мм
• Поддерживаемые шасси: 8711-32FH-M, 8711-48Z-M, 8711-28H8F-M
• Система охлаждения шасси: Шесть модулей, N+1 (5+1)
• Замена: Индивидуальная OIR по условиям конкретной платформы
• Согласование воздушной схемы: Одинаковый поток всех вентиляторов и блоков питания
• Средства контроля: Индикация и show environment fan в Cisco IOS XR

Совместимость с оборудованием

FAN-1RU-PE-V2 совместим с Cisco 8711-32FH-M, 8711-48Z-M и 8711-28H8F-M. Для этих шасси требуется единое направление воздуха у всех вентиляторов и источников питания. Проверка полного PID и исполнения PSE помогает подобрать деталь для уже установленной конфигурации.

Условия замены модуля

При температуре окружающего воздуха 30 °C для 8711-32FH-M с потоком PSE интервал онлайн-замены вентилятора составляет 2 минуты. Для 8711-48Z-M и 8711-28H8F-M предусмотрено окно OIR 5 минут. Сначала подготавливают исправный модуль, затем освобождают защёлки и извлекают заменяемый блок. После установки проверяют его фиксацию и нормальное состояние индикации.

Комплектация

Товарная единица Cisco (Сиско) FAN-1RU-PE-V2 содержит один модуль охлаждения. Полный комплект из шести блоков формируется отдельным количеством позиций. Маршрутизатор, блоки питания и другие детали шасси согласуют в заявке независимо от этой позиции.

Как заказать

Для заказа выберите нужное количество на сайте или отправьте перечень заменяемых деталей. Укажите модель шасси и воздушную схему PSE. Стоимость предоставим по запросу, а способ доставки по России согласуем для указанного адреса.
