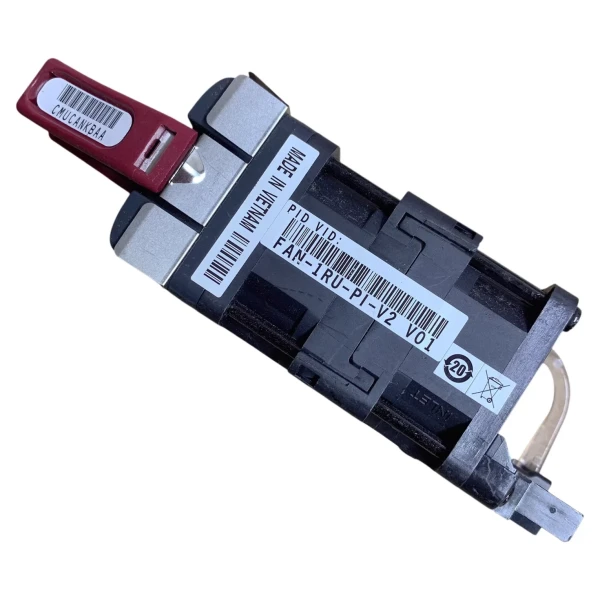

Вентиляторный модуль Cisco FAN-1RU-PI-V2 port-side intake, для 8711-32FH-M, защёлки и рукоятка

Информация о товаре Cisco FAN-1RU-PI-V2: вентиляторный модуль

Вентиляторный модуль Cisco FAN-1RU-PI-V2 поддерживает охлаждение совместимых маршрутизаторов Cisco 8000. Конструкция относится к исполнению для выбранных шасси высотой 1 RU. Артикул имеет направление воздушного потока Port-Side Intake. В такой схеме воздух поступает в маршрутизатор со стороны сетевых портов. Блок устанавливается в предусмотренный вентиляторный отсек. Фиксацию обеспечивают защёлки на корпусе модуля. Для извлечения предусмотрена рукоятка. Модуль подбирают для Cisco 8711-32FH-M. В число поддерживаемых платформ также входят 8711-48Z-M и 8711-28H8F-M. Направление вентиляции согласуют со всеми остальными вентиляторами шасси. Источники питания этого маршрутизатора должны иметь соответствующий воздушный поток. Индикация и команды Cisco IOS XR помогают контролировать состояние установленного блока.

Функциональные возможности

Сменный узел обеспечивает организованный поток через внутренние компоненты сетевой платформы. При обслуживании неисправного вентилятора модуль извлекается целиком, поэтому проекту не требуется подбор отдельного осевого вентилятора по проводам и разъёмам. Окончательный режим охлаждения зависит от заполнения отсеков, температуры помещения и состояния остальных элементов системы.

Технические особенности

• Тип компонента: Сменный вентиляторный модуль в собственном корпусе
• Исполнение семейства: FAN-1RU-PI-V2; для перечисленных совместимых 1RU-платформ
• Воздушный поток: Port-Side Intake, воздух поступает в шасси со стороны сетевых портов
• Поддерживаемые маршрутизаторы: 8711-32FH-M, 8711-48Z-M, 8711-28H8F-M
• Фиксация в отсеке: Защёлки и рукоятка извлечения
• Обслуживание на 8711-32FH-M: Окно до 5 минут для PSI при 30 °C
• Обслуживание на 8711-48Z-M / 8711-28H8F-M: Окно замены до 5 минут
• Контроль состояния: Индикация модуля и команды Cisco IOS XR; зелёный LED при нормальной работе

Совместимость с оборудованием

Для 8711-32FH-M, 8711-48Z-M и 8711-28H8F-M выбирают именно FAN-1RU-PI-V2 с забором воздуха со стороны портов. Соответствующие PSU также относятся к PI: например, PSU2KW-ACPI для 8711-32FH-M либо PSU1100W-ACPI для двух других перечисленных платформ. На 8711-32FH-M при температуре 30 °C замена в конфигурации PSI ограничена пятью минутами; для 8711-48Z-M и 8711-28H8F-M предусмотрено окно пять минут. Время обслуживания и работа остальных вентиляторов проверяются до извлечения блока.

Комплектация

Предмет заказа представляет собой один вентиляторный модуль Cisco (Сиско) FAN-1RU-PI-V2 в штатном корпусе. Маршрутизатор, дополнительные вентиляторы и блоки питания относятся к самостоятельным позициям проекта. Комплект охлаждения шасси формируют из необходимого количества одинаково направленных модулей.

Как заказать

Сообщите точный PID маршрутизатора и обозначение установленного вентилятора. Для поставки на действующий объект полезны фотография его маркировки и сведения об ориентации холодного и горячего коридоров. После проверки конфигурации согласуем количество модулей, цену по запросу и получение по вашему адресу.
