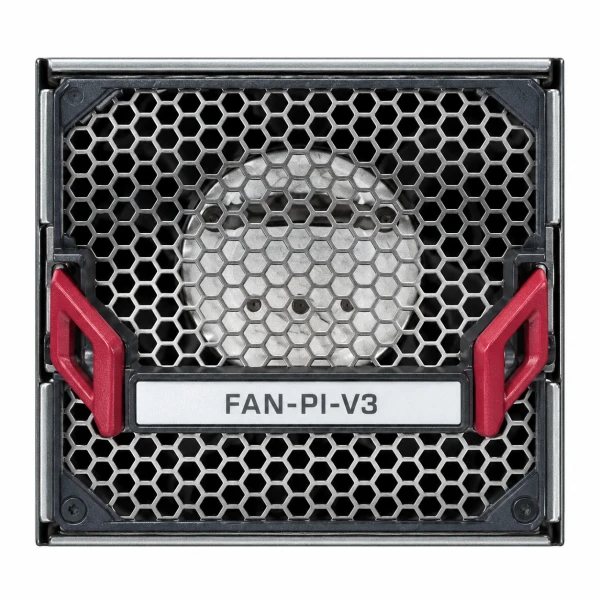

Вентиляторный модуль Cisco FAN-PI-V3, тип компонента: Сменный вентиляторный модуль, аппаратная совместимость: Cisco 8712-MOD-M, цвет исполнения pi: Бордовый (Burgundy)

Информация о товаре Cisco FAN-PI-V3: вентиляторный модуль

Cisco FAN-PI-V3 – вентиляторный модуль для маршрутизатора 8712-MOD-M. Он используется в системе охлаждения аппаратной платформы Cisco 8700. Исполнение PI организует забор воздуха со стороны сетевых портов. Поток проходит через шасси к противоположной стороне устройства. Для этого направления предусмотрена бордовая цветовая маркировка. В модуле применена конструкция с парными вентиляторами встречного вращения. Диаметр вентиляторов составляет 80 мм. Полная система охлаждения 8712-MOD-M включает четыре таких модуля. Конфигурация поддерживает резервирование N+1. Вентиляторные блоки снимаются по отдельности. Замена одного блока допускается в работающем маршрутизаторе с соблюдением процедуры OIR. Направление потока должно совпадать с направлением блоков питания.

Функциональные возможности

Модуль создаёт направленный воздушный поток для охлаждения компонентов маршрутизатора. При замене одного из четырёх блоков оставшиеся вентиляторы поддерживают охлаждение системы. Резервирование относится к оборудованному шасси, а количество приобретаемых модулей выбирают по задаче ремонта или комплектования.

Технические особенности

• Тип компонента: Сменный вентиляторный модуль
• Аппаратная совместимость: Cisco 8712-MOD-M
• Направление воздуха: Port-side Intake (PI), со стороны портов
• Цвет исполнения PI: Бордовый (Burgundy)
• Конструкция вентилятора: Парные вентиляторы встречного вращения, 80 мм
• Система шасси: Четыре модуля с резервированием N+1
• Способ обслуживания: Индивидуальная онлайн-замена по процедуре OIR
• Интервал OIR для 8712-MOD-M: 5 минут
• Согласование потока: Одинаковое направление у вентиляторов и блоков питания
• Контроль состояния: Индикация модуля и show environment fan в IOS XR

Совместимость с оборудованием

Подтверждённая платформа для FAN-PI-V3 – Cisco 8712-MOD-M. Для неё выбирают блоки питания Port-side Intake, чтобы сохранить единое направление воздуха во всём шасси. Сочетание с вентиляторами Port-side Exhaust требует изменения конфигурации охлаждения и питания, поэтому конкретное исполнение фиксируют до заказа.

Замена вентиляторного блока

Для 8712-MOD-M допустимый интервал онлайн-замены одного вентиляторного модуля составляет 5 минут. Исправный блок подготавливают до извлечения заменяемого. Снимают один модуль, удерживая его за ручку после освобождения двух защёлок. Новый блок вводят по направляющим до фиксации обеих защёлок.

Проверка после установки

После монтажа проверяют запуск вентиляторов и зелёное состояние индикатора. Команда show environment fan помогает оценить состояние блока и частоту вращения. В начале инициализации обороты остальных вентиляторов могут меняться; контроль выполняют после завершения установки.

Комплектация

Одна товарная позиция Cisco (Сиско) FAN-PI-V3 содержит один вентиляторный модуль. Четыре позиции системы охлаждения 8712-MOD-M описывают полный набор шасси, а не количество блоков в этой поставке. Маршрутизатор и блоки питания указывают в спецификации отдельно.

Как заказать

Укажите артикул и необходимое количество в корзине либо отправьте заявку на подбор. Для проверки приложите модель шасси и сведения о направлении воздуха блоков питания. Стоимость и условия доставки по России уточняются при согласовании заказа.
