Линейная карта Cisco N9K-X9716D-GX=, лицевая панель: Шестнадцать интерфейсов QSFP-DD 400G, пакетная обработка: До 4,3 млрд пакетов в секунду, буферная память: 160 МБ для пакетов

Информация о товаре Cisco N9K-X9716D-GX=: линейная карта

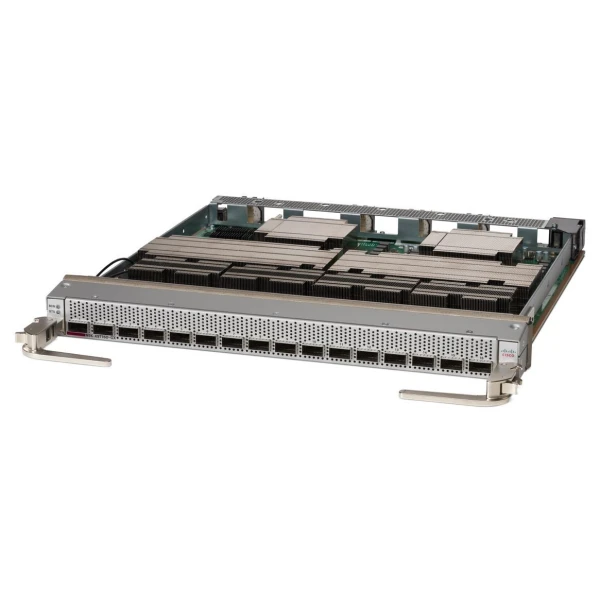

Запасная карта Cisco Nexus N9K-X9716D-GX= предназначена для модульной системы Nexus 9500 с соединениями 400G. Её лицевая панель содержит 16 гнёзд QSFP-DD. Плата рассчитана на работу с четырьмя fabric-модулями FM-G. Такой состав обеспечивает до 6,4 Тбит/с внешней полосы в одном направлении. Коммутационная архитектура построена на двух LS6400GX. Все портовые интерфейсы поддерживают аппаратный MACsec с AES-256. Объём пакетного буфера равен 160 МБ. При выборе оптики доступны поддержанные варианты QSFP-DD, QSFP28 и QSFP+. Для части схем подключений применяются разветвляющие кабели. Карта охлаждается потоком с забором воздуха со стороны портов. Её типичное энергопотребление составляет 650 Вт. В общем расчёте мощности учитывают максимальное потребление карты 1680 Вт и остальные компоненты шасси.

Функциональные возможности

N9K-X9716D-GX= можно заложить в запас сменных плат для узла агрегации либо spine на Nexus 9500. При замене сохраняют согласованный состав fabric и охлаждения системы. MACsec применяется на совместимых межузловых соединениях после проверки параметров соседнего устройства и программных прав установленного решения.

Технические особенности

• Совместимый fabric: FM-G соответствующего шасси, четыре модуля для полной полосы
• Лицевая панель: Шестнадцать интерфейсов QSFP-DD 400G
• Скоростные режимы: До 400G; 200/100/50/40/25/10G при совместимых оптике, кабелях и ПО
• Внешняя пропускная способность: 6,4 Тбит/с в одном направлении при нужной fabric-конфигурации
• Пакетная обработка: До 4,3 млрд пакетов в секунду
• Буферная память: 160 МБ для пакетов
• Шифрование соединений: Аппаратный MACsec AES-256 на всех портах
• Направление воздуха: Вход со стороны портов, port-side intake
• Энергетический бюджет платы: 650 Вт типично и до 1680 Вт максимально
• Вес одной карты: 6,8 кг

Совместимость с оборудованием

Плата подходит для Nexus 9504 с FM-G N9K-C9504-FM-G и Nexus 9508 с FM-G N9K-C9508-FM-G. Четыре fabric-модуля обеспечивают максимальную внешнюю полосу карты. Для конфигурации Nexus 9508 с FM-G нужны вентиляторные блоки N9K-C9508-FAN2. Работа в NX-OS или в роли spine ACI определяется поддержанной версией ПО и лицензированием всей системы.

Подготовка замены и линий связи

Перед заменой сопоставляют артикул платы, модель Nexus, тип fabric и версии программных компонентов. Оптические модули и кабели проверяют по совместимости N9K-X9716D-GX, учитывая скорости на удалённых портах. Для breakout соединений нужны соответствующие сборки и поддержка режима в ПО. Суммарный бюджет шасси рассчитывают по всем платам, fabric, вентиляторам и источникам питания.

Комплектация

Заказ N9K-X9716D-GX= включает одну запасную линейную карту. Оптические модули, отдельные кабели, шасси и комплект обновления охлаждения выбирают под существующую систему. Наличие артикула платы в заказе само по себе не добавляет fabric-модули и лицензионные права.

Как купить запасную карту GX

Для заказа направьте Cisco (Сиско) N9K-X9716D-GX= с количеством плат или добавьте позицию в корзину. Приложите аппаратный состав Nexus 9500, если требуется проверка замены. При доставке на удалённый объект сообщите адрес и требования к получению груза.
