Линейная карта Cisco N9K-X9836DM-A=, разъёмы на панели: 36 гнёзд QSFP-DD с режимом 400G, пропускная способность портов: До 14,4 Тбит/с, буфер пакетов: 324 МБ плюс 24 ГБ

Информация о товаре Cisco N9K-X9836DM-A=: линейная карта

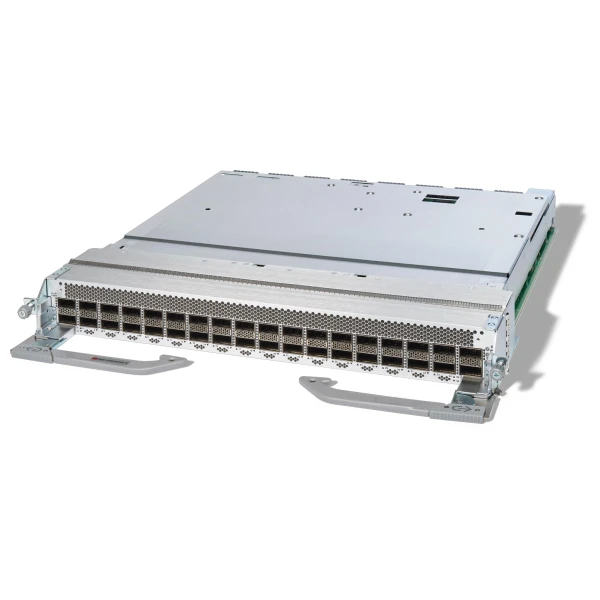

Модель Cisco Nexus N9K-X9836DM-A= используется как линейная карта платформы Nexus 9800. На плате находятся 36 интерфейсов QSFP-DD для соединений 400G. Совместимые трансиверы QSFP28 и QSFP+ позволяют подобрать поддержанные режимы с меньшей скоростью. Портовая полоса достигает 14,4 Тбит/с. Коммутационные функции выполняют три ASIC Cisco Silicon One Q200. Буферная архитектура включает 324 МБ и дополнительные 24 ГБ пакетной памяти. На любом из 36 внешних портов предусмотрена аппаратная поддержка MACsec. Карту можно использовать в Nexus 9804 или Nexus 9808. Необходимые для полной полосы связи с fabric обеспечиваются семью модулями. Восемь fabric-модулей дают возможность резервирования 7+1. Совместимость включает supervisor SUP-A и SUP-B. Конфигурацию выбирают для плотных магистральных соединений в сети центра обработки данных.

Функциональные возможности

С помощью N9K-X9836DM-A= можно подготовить замену или расширение портовой ёмкости Nexus 9800, сохранив принятую топологию фабрики. Карта предоставляет высокоскоростные соединения для spine-узла и поддерживает аппаратную защиту линий. Настройку MACsec и требуемые лицензионные права проверяют вместе с конфигурацией парных портов.

Технические особенности

• Назначение модуля: Линейные интерфейсы модульной системы Nexus 9800
• Разъёмы на панели: 36 гнёзд QSFP-DD с режимом 400G
• Пропускная способность портов: До 14,4 Тбит/с
• Коммутационная архитектура: Три ASIC семейства Cisco Silicon One Q200
• Буфер пакетов: 324 МБ плюс 24 ГБ
• Защита портовых линий: MACsec поддерживается аппаратно на всех 36 интерфейсах
• Подбор трансиверов: Поддержанные QSFP-DD, QSFP28 и QSFP+
• Схемы breakout: Варианты 2×200G, 4×100G, 4×25G, 4×10G с поддержкой выбранного релиза и сборок
• Число fabric для полной полосы: Семь модулей совместимого типа
• Fabric с резервом: Восемь модулей в конфигурации 7+1

Совместимость с оборудованием

В восьмислотовом Nexus 9808 используются fabric-модули FM-A либо FM-B своей платформы, а в Nexus 9804 – N9K-C9804-FM-A. С этой картой совместимы supervisor N9K-C9800-SUP-A и N9K-C9800-SUP-B. Состав из семи fabric обеспечивает полную полосу, а при восьми реализуется схема 7+1. Программной средой служит NX-OS с правами DCN, соответствующими выбранным функциям.

Согласование fabric и разветвления

При подготовке спецификации отдельно считают число установленных fabric и требуемый резерв. Подключения 2×200G, 4×100G, 4×25G или 4×10G выбирают с учётом релиза NX-OS, кабельной сборки и интерфейсов второй стороны. Для каждого трансивера проверяют поддержанную на карте модель, волокно и дальность. Работы по замене выполняют после проверки питания и охлаждения шасси.

Комплектация

Позиция N9K-X9836DM-A= содержит одну физическую линейную карту на 36 интерфейсов QSFP-DD. Оптика, кабельное хозяйство и остальные модули Nexus 9800 оформляются отдельно. Необходимое программное лицензирование согласуют на уровне используемой системы.

Поставка карты N9K-X9836DM-A=

Отправьте артикул Cisco (Сиско) N9K-X9836DM-A= и количество через форму заказа или корзину. Для консультации укажите Nexus 9804 либо Nexus 9808 и перечень fabric в шасси. Место отгрузки и доставку согласуем по реквизитам площадки получения.
