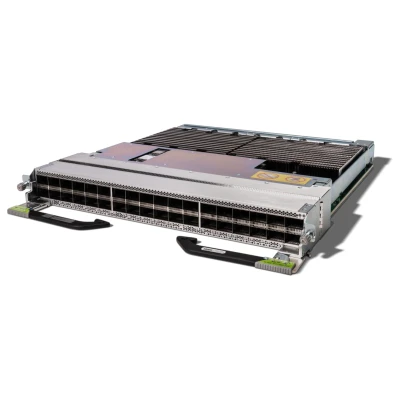

Линейная карта Cisco N9K-X9836E-SP2R-O=, полоса внешних портов: До 28,8 Тбит/с, системная платформа: Модульный Cisco Nexus 9808, управляющий модуль: Совместим N9K-C9800-SUP-B

Информация о товаре Cisco N9K-X9836E-SP2R-O=: линейная карта

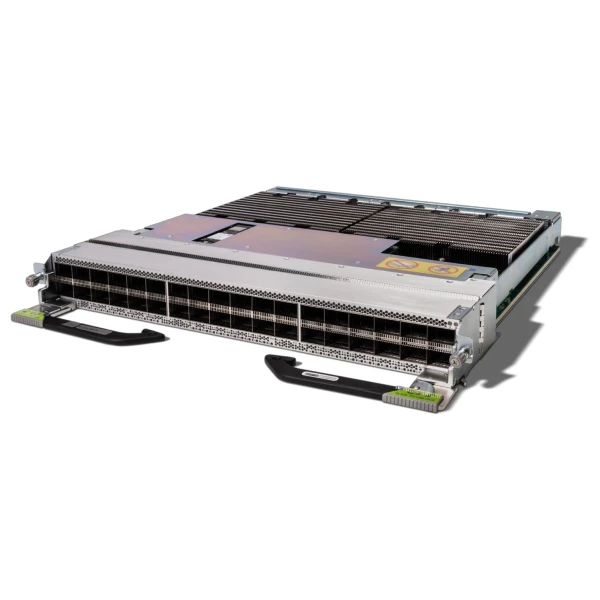

По артикулу Cisco Nexus N9K-X9836E-SP2R-O= выбирают линейную карту 800G для Nexus 9808. На её панели размещены 36 гнёзд OSFP. Каждый порт рассчитан на 800 Гбит/с. Суммарная внешняя полоса равна 28,8 Тбит/с. Архитектура включает два процессора Cisco Silicon One P200. Вместе они предоставляют 288 МБ встроенного пакетного буфера. Дополнительный уровень HBM3 содержит 32 ГБ памяти. Аппаратные возможности MACsec распространяются на все внешние порты. Для работы платы требуется управляющий модуль N9K-C9800-SUP-B. Совместимая fabric-система построена на N9K-C9808-FM-B. С полным набором из семи FM-B доступна необходимая для внешних портов полоса. Восьмой fabric добавляют для резервирования 7+1.

Функциональные возможности

Карта N9K-X9836E-SP2R-O= предназначена для высокопроизводительных модульных spine- и super-spine-узлов. Внешние линии 800G применяют для соединения элементов фабрики с высокой потребностью в полосе. Пакетные буферы на кристаллах и в HBM3 предназначены для обработки переменной по интенсивности нагрузки.

Технические особенности

• Панель подключений: Тридцать шесть гнёзд OSFP со скоростью 800G
• Полоса внешних портов: До 28,8 Тбит/с
• Коммутационные процессоры: Два Silicon One P200 производства Cisco
• Буферная архитектура: 288 МБ на кристаллах и 32 ГБ HBM3
• MACsec: Аппаратная возможность для каждого из 36 портов
• Поддержанные схемы разветвления: 2×400G, 4×200G, 8×100G при подходящих кабелях и версии ПО
• Системная платформа: Модульный Cisco Nexus 9808
• Управляющий модуль: Совместим N9K-C9800-SUP-B
• Связи fabric: Семь FM-B для полной полосы либо восемь для 7+1
• Среда эксплуатации: NX-OS с поддержкой конкретной модели и нужным лицензированием

Совместимость с оборудованием

Поддерживается конфигурация Nexus 9808, в которой установлены supervisor SUP-B и fabric-модули N9K-C9808-FM-B. Для полной внешней полосы нужно семь FM-B, для резерва 7+1 – восемь. SUP-A и FM-A для данной платы не подходят, как и шасси Nexus 9804. Релиз NX-OS выбирают с поддержкой модели; для аппаратного MACsec учитывают требуемые права DCN Security.

Комплектация порта OSFP

В проекте фиксируют перечень поддержанных OSFP-трансиверов или готовых кабелей под нужную топологию. Схемы 2×400G, 4×200G и 8×100G требуют совместимых подключений и программной поддержки. Одновременно проверяют возможности удалённых портов и параметры оптической трассы. При добавлении карты к существующему Nexus 9808 пересчитывают fabric, охлаждение и мощность всей конфигурации.

Комплектация

Одна позиция N9K-X9836E-SP2R-O= соответствует одной линейной плате с интерфейсами OSFP. Шасси, блоки питания, вентиляторы, supervisor, fabric, трансиверы и кабели приобретаются по отдельной спецификации. Лицензии для используемых сетевых функций подбирают к системе и не считают частью поставки карты без согласования.

Как оформить N9K-X9836E-SP2R-O=

Добавьте точный артикул Cisco (Сиско) N9K-X9836E-SP2R-O= в корзину или направьте список требуемых плат. Приложите состав Nexus 9808 и схему соединений, если нужна помощь с подбором OSFP. При заказе доставки сообщите полный адрес и условия разгрузки на объекте.
