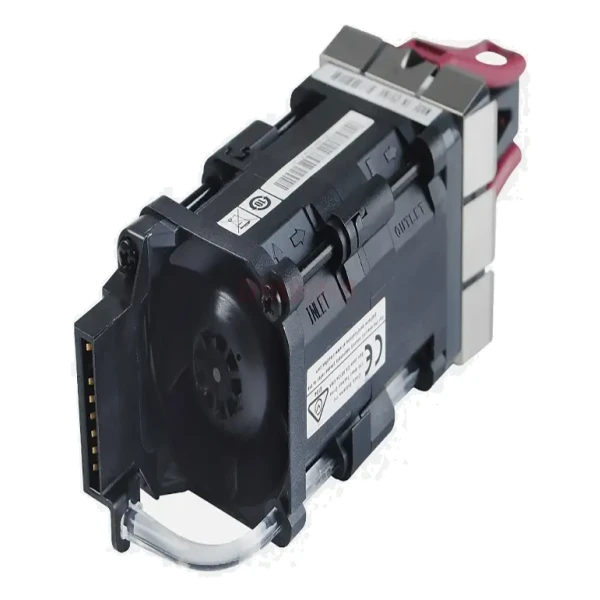

Вентиляторный модуль Cisco NXA-FAN-35CFM-PI, 35 CFM, 2 ротора, PI

Информация о вентиляторном модуле Cisco NXA-FAN-35CFM-PI

Cisco NXA-FAN-35CFM-PI представляет собой вентиляторный модуль для совместимых коммутаторов Nexus. Номинальное обозначение воздухообмена этого исполнения составляет 35 CFM. Поток организован в направлении port-side intake. Воздух перемещается от стороны сетевых портов к стороне блоков питания. Для обозначения направления используется бордовая маркировка. Каждый модуль содержит два ротора. В подтверждённой конфигурации Nexus 93180YC-FX3 и 93180YC-FX3H устанавливаются четыре таких вентиляторных модуля. Комплектация отдельного артикула включает один вентиляторный модуль. Поток охлаждения согласуют с остальными вентиляторами и блоками питания шасси. Коммутатор контролирует состояние установленных охлаждающих модулей. Замена выполняется с учётом процедуры выбранного оборудования и состояния остальных модулей. Применимость проверяют по точной аппаратной модели и поддерживающему выпуску ПО.

Функциональные возможности

Модуль участвует в формировании направленного воздушного потока через коммутатор. Двухроторная конструкция относится к одному охлаждающему модулю и не означает две товарные единицы. Резервирование охлаждения определяется шасси и полным набором работающих вентиляторов.

Технические особенности

• Количество модулей в товаре: Один вентиляторный модуль
• Назначение аппаратного модуля: Сменный вентиляторный модуль FRU
• Номинальный воздухообмен: 35 CFM номинально
• Направление охлаждающего потока: port-side intake (PI)
• Цветовая маркировка исполнения: Бордовая маркировка
• Роторы в одном модуле: 2 ротора в одном модуле
• Установленные позиции в примере шасси: 4 модуля в Cisco Nexus 93180YC-FX3 и 93180YC-FX3H
• Замена во время работы: Замена при работающем шасси выполняется по его процедуре, когда остальные модули установлены и работают
• Согласование потока оборудования: Одинаковое направление воздуха у вентиляторов и блоков питания

Совместимость с оборудованием

Модель поддерживается в соответствующих конфигурациях Cisco Nexus 93180YC-FX3 и Nexus 93180YC-FX3H. Для выбранного шасси сверяют точный артикул и программный выпуск. Направление intake должно совпадать с потоком других вентиляторов и БП.

Подготовка установки

До замены подготавливают подходящий модуль и проверяют состояние остальных вентиляторов. При обслуживании работающего шасси соблюдают его процедуру замены и допустимое время отсутствия модуля. Установленные элементы охлаждения должны сохранять предусмотренное направление воздуха.

Комплектация

Позиция Cisco NXA-FAN-35CFM-PI включает один вентиляторный модуль с двумя роторами. Полный набор охлаждения совместимого коммутатора определяется конфигурацией шасси и не входит целиком в эту товарную единицу. Блоки питания и прочие компоненты приобретают по собственной спецификации.

Как заказать

При заказе Cisco (Сиско) NXA-FAN-35CFM-PI сообщите аппаратную модель Nexus и используемое направление охлаждения. Подбор выполняют с учётом точного артикула и состояния остальных модулей системы.
