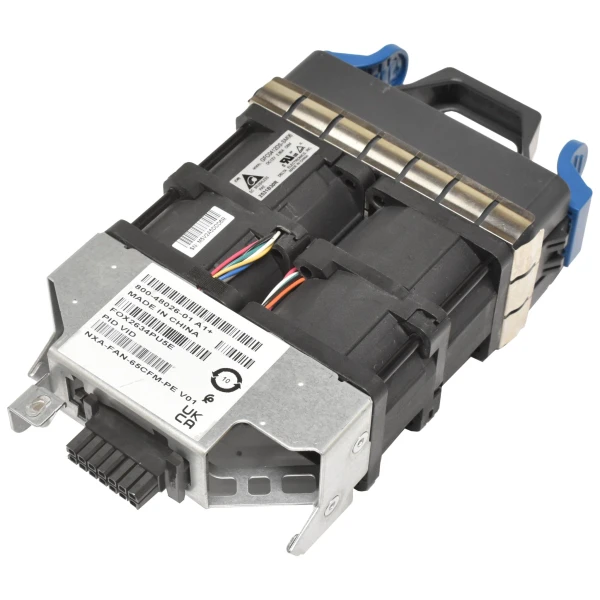

Вентиляторный модуль Cisco NXA-FAN-65CFM-PE, 65 CFM, 2 ротора, PE

Информация о вентиляторном модуле Cisco NXA-FAN-65CFM-PE

Cisco NXA-FAN-65CFM-PE представляет собой сменный вентиляторный модуль для совместимых коммутаторов Nexus. Исполнение PE направляет воздух к стороне сетевых портов. Синяя маркировка помогает согласовать охлаждение с остальными установленными модулями. Номинальное обозначение воздушного исполнения составляет 65 CFM. В одном модуле работают два ротора. В Cisco Nexus 9336C-FX2 используются три вентиляторных модуля. Товарная позиция содержит один такой узел. Поддержка также предусмотрена для Nexus 93240YC-FX2. Точную аппаратную модель проверяют вместе с установленным выпуском ПО. Все вентиляторы и блоки питания должны иметь согласованное направление потока. Модуль обслуживается как заменяемый компонент шасси. Работы на включённом оборудовании выполняют по процедуре конкретного коммутатора.

Функциональные возможности

Узел поддерживает воздушный тракт платформы с port-side exhaust. Двухроторная конструкция относится к одному сменному модулю, поэтому её нельзя принимать за поставку двух вентиляторных блоков. При подборе для существующей стойки проверяют, что горячий коридор находится у сетевых портов.

Технические особенности

• Назначение охлаждающего узла: Сменный вентиляторный модуль FRU
• Номинальное воздушное исполнение: 65 CFM номинально
• Направление потока PE: port-side exhaust (PE)
• Цвет исполнения: Синяя маркировка
• Роторы одного модуля: 2 ротора в одном модуле
• Вентиляторные позиции примера: 3 модуля в Cisco Nexus 9336C-FX2
• Условия обслуживания: Замена при работающем шасси по его процедуре, когда остальные модули работают
• Соответствие охлаждения: Одинаковое направление воздуха у вентиляторов и блоков питания
• Единицы поставки: Один вентиляторный модуль

Совместимость с оборудованием

Подходящие примеры оборудования: Cisco Nexus N9K-C9336C-FX2 и N9K-C93240YC-FX2. Для выбранного шасси согласуют аппаратную ревизию, поддерживающий выпуск NX-OS и остальные элементы охлаждения. Обозначение SFAN относится к другому исполнению и не заменяет проверку точного FAN PID.

Подготовка установки

До обслуживания убеждаются, что остальные охлаждающие узлы работают. Вентиляторы и БП с противоположным воздушным направлением в работающем шасси не смешивают. Порядок извлечения и установки выбирают для своей модели, включая её требования к восстановлению охлаждения.

Комплектация

Cisco NXA-FAN-65CFM-PE (Сиско) заказывается как один модуль с двумя роторами. Три установленные позиции Nexus 9336C-FX2 описывают оснащение коммутатора и не увеличивают количество в этом артикуле. Другие вентиляторы и блоки питания подбирают для требуемого воздушного тракта отдельно.

Как заказать

При заказе сообщите модель Nexus, направление вентиляции и точный аппаратный артикул. Это позволяет выбрать совместимое исполнение и согласовать замену без изменения схемы охлаждения стойки.
