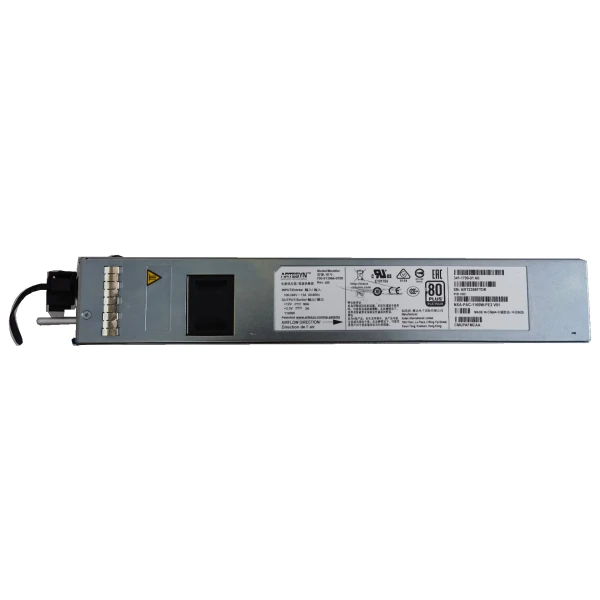

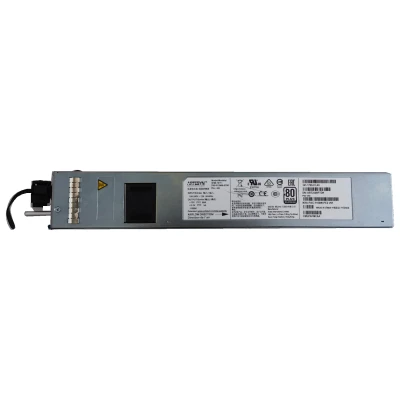

Блок питания Cisco NXA-PAC-1100W-PE2, до 1100 Вт, 12 В DC, PE

Информация о блоке питания Cisco NXA-PAC-1100W-PE2

Cisco NXA-PAC-1100W-PE2 является блоком питания AC для поддерживающих его коммутаторов Nexus. Максимальная выходная мощность этого исполнения достигает 1100 Вт. Основная выходная линия имеет напряжение 12 В DC. Преобразователь относится к классу 80 PLUS Platinum. Номиналы питающей сети составляют 100 и 240 В AC. Рабочие интервалы входа равны 90–132 и 180–264 В AC. Номинальная частота сети находится в пределах 50–60 Гц. Допустимый рабочий интервал частоты составляет 47–63 Гц. Исполнение PE использует поток port-side exhaust. Его воздушное направление отмечено синим цветом. Подбор выполняют для точной модели шасси и поддерживающего выпуска ПО. В товарной позиции поставляется один блок питания.

Функциональные возможности

Модуль преобразует переменное напряжение питающей линии в основное питание коммутатора. Версия PE2 обслуживает воздушную схему с выходом потока у сетевых портов. При проектировании резервирования учитывают потребление всего шасси и доступную входную сеть, а не только предельный номинал отдельного БП.

Технические особенности

• Рабочее напряжение AC: 90–132 и 180–264 В AC
• Номинальная частота: 50–60 Гц
• Рабочая частота сети: 47–63 Гц
• Основной выход: 12 В DC
• Класс эффективности: 80 PLUS Platinum
• Воздушное исполнение: port-side exhaust (PE); синяя маркировка
• Товарная единица: Один блок питания
• Максимальная мощность: До 1100 Вт
• Номиналы входного питания: 100 и 240 В AC

Совместимость с оборудованием

Среди поддерживающих платформ находятся Cisco Nexus N9K-C9316D-GX, N9K-C93600CD-GX и N9K-C9336C-FX2. Для каждого исполнения проверяют поддерживаемую комбинацию БП, режим работы и версию ПО. Суффикс PE2 сохраняют полностью: другие поколения с похожим обозначением не подставляют автоматически.

Подготовка установки

Все питающие и вентиляторные модули согласуют по направлению воздуха. В шасси с резервной парой проверяют, что оставшийся источник поддерживает нагрузку до извлечения обслуживаемого узла. Для Nexus 9336C-FX2 нельзя смешивать источники AC и DC.

Комплектация

Комплектация Cisco NXA-PAC-1100W-PE2 (Сиско) включает один аппаратный преобразователь AC. Второй источник для резервной схемы, сам коммутатор и сетевой кабель выбираются по конфигурации заказа. Наличие нескольких позиций питания у платформы не означает поставку полной пары под одним PID.

Как заказать

Укажите входное напряжение, модель коммутатора и используемый тип охлаждения. По этим данным согласуют нужный PE2 и состав подключения к распределению питания.
