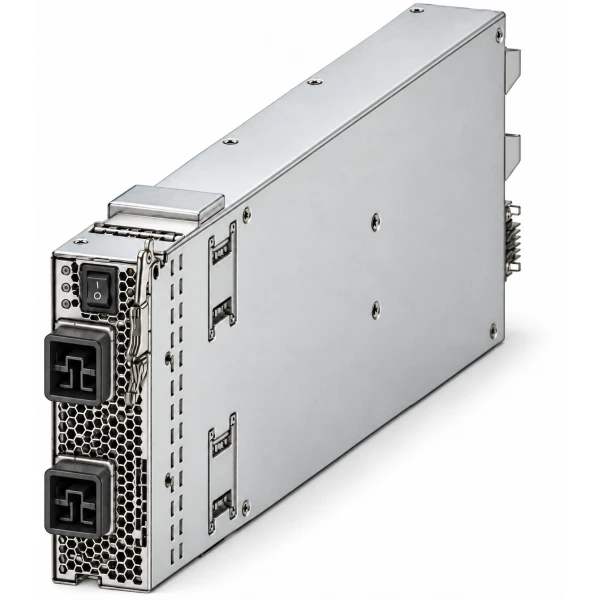

Запасной блок питания Cisco N9K-PUV2-3000W-B=, входная конструкция: Два соединения Saf-D-Grid, поддержанный ввод переменного тока: 200–277 В AC, номинальное питание постоянного тока: 240–380 В DC

Информация о товаре Cisco N9K-PUV2-3000W-B=: запасной блок питания

Cisco N9K-PUV2-3000W-B= является запасным источником питания для Nexus 9500. Позиция предназначена для поддержанной модульной конфигурации коммутатора. Это универсальное исполнение для высоковольтного AC или DC. Доступная выходная мощность равна 3150 Вт. Блок имеет две входные линии с разъёмами Saf-D-Grid. Для сохранения 3150 Вт достаточно одной действующей линии. Одновременное подключение обоих входов служит выбранной схеме резервирования питания. Для сети AC предусмотрен диапазон 200–277 В. Номинальное подключение HVDC рассчитано на 240–380 В. Охлаждение соответствует направлению port-side intake. Замена модуля под питанием требует достаточного ресурса остальных источников. Применимость включает шасси Nexus 9504, 9508 и 9516 при согласованном составе системы.

Функциональные возможности

Запасной N9K-PUV2-3000W-B= используют для замены соответствующего источника или подготовки аппаратного резерва. Возможность работы одного из двух входов помогает сохранить выходное питание при потере одной линии. План резервирования определяют для всего коммутатора с учётом количества блоков и мощности установленных карт.

Технические особенности

• Системы применения запчасти: N9K-C9504, N9K-C9508, N9K-C9516
• Выходная мощность запчасти: 3150 Вт с одной или обеими входными линиями
• Входная конструкция: Два соединения Saf-D-Grid
• Электрическое исполнение: Универсальное высоковольтное AC/DC
• Поддержанный ввод переменного тока: 200–277 В AC
• Номинальное питание постоянного тока: 240–380 В DC
• Допустимые рабочие границы: AC 180–305 В; DC 192–400 В
• Воздушный поток запчасти: Port-side intake
• Условие замены без отключения шасси: Оставшиеся источники обеспечивают нужный бюджет
• Количество запасных модулей в позиции: 1

Совместимость с оборудованием

Для установки N9K-PUV2-3000W-B= подходят квалифицированные конфигурации N9K-C9504, N9K-C9508 и N9K-C9516. При подборе запчасти сверяют существующую схему источников и направление воздушного потока. Подключение выполняют подходящими кабелями Saf-D-Grid, рассчитанными на используемую сеть и распределитель. Кабели серии CAB-AC-16A-SG выбирают для соответствующего AC-ввода, а варианты CAB-HV-25A-SG согласуют с высоковольтной схемой и их точным номиналом.

Подготовка замены блока питания

Перед обслуживанием рассчитайте питание, которое останется доступным после извлечения заменяемого модуля. Число установленных источников и выбранный combined, n+1 либо n+n должны соответствовать нагрузке шасси. Для разнесения сетей в n+n входы каждой группы подключают к своей питающей линии. После монтажа и включения проверяют индикатор выходного питания и состояние модуля в системе.

Комплектация

Артикул N9K-PUV2-3000W-B= обозначает один запасной универсальный AC/DC-блок на 3150 Вт. В заказе учитывают отдельный коммутатор и остальные компоненты его энергосистемы. Комплект кабелей подбирают по месту установки и закрепляют в согласованной поставочной спецификации.

Как заказать N9K-PUV2-3000W-B=

Укажите Cisco (Сиско) N9K-PUV2-3000W-B= в запросе на резервный источник и приложите конфигурацию обслуживаемого Nexus. Сведения о PDU, типе питания и текущих блоках помогут согласовать подключение. Оформить позицию можно на сайте либо через консультацию с указанием количества и адреса получателя.
