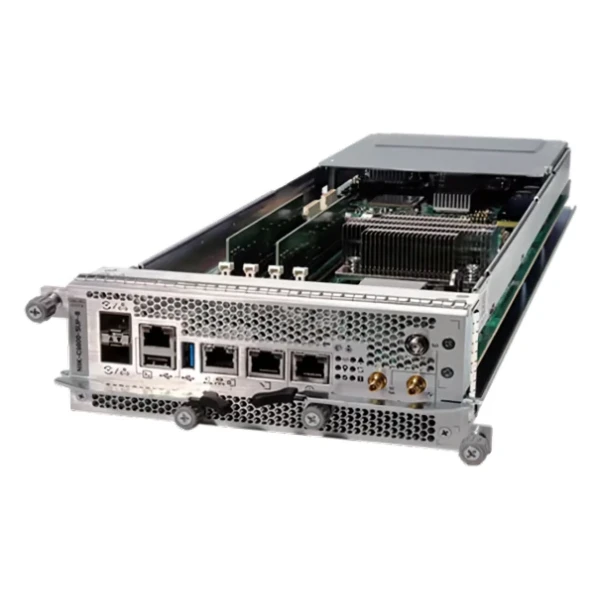

Супервизор Cisco N9K-C9800-SUP-B, процессор: 8 ядер x86, 2,7 ГГц, оперативная память: 64 ГБ, локальный накопитель: SSD 256 ГБ

Информация о товаре Cisco N9K-C9800-SUP-B: супервизор

Cisco Nexus N9K-C9800-SUP-B представляет второе поколение модулей управления платформы Nexus 9800. Он выполняет функции управляющей плоскости модульного коммутатора. Вычислительный узел использует процессор x86 с восемью ядрами. Тактовая частота CPU составляет 2,7 ГГц. Для работы системы предусмотрено 64 ГБ оперативной памяти. Встроенный SSD имеет объём 256 ГБ. Модуль применяется в шасси Nexus 9804 и Nexus 9808. Отдельный порт RJ45 служит для Ethernet-управления. Для консольного доступа предусмотрен последовательный интерфейс RS-232. На лицевой панели имеются USB-разъёмы Type-A и Type-B. Два одинаковых SUP-B можно использовать в схеме с активным и резервным модулем. Поддержка этого супервизора начинается с NX-OS 10.6(2).

Функциональные возможности

SUP-B обеспечивает работу управляющих процессов Nexus 9800 и доступ администратора к системе. SSD используется для локальных системных данных, а консольный и Ethernet-интерфейсы дают отдельные способы подключения к управлению. Набор сетевых служб и функций синхронизации выбирают с учётом релиза NX-OS и конфигурации коммутатора.

Технические особенности

• Поколение модуля: Второе, supervisor платформы Nexus 9800
• Процессор: 8 ядер x86, 2,7 ГГц
• Оперативная память: 64 ГБ
• Локальный накопитель: SSD 256 ГБ
• Ethernet-управление: Один RJ45 10/100/1000 Мбит/с
• Консольный доступ: RS-232 через RJ45
• USB-разъёмы: Type-A и Type-B
• Служебные подключения синхронизации: SyncE BITS/DTI/J.211, TOD, GNSS, 1 PPS и 10 МГц; функции по поддержке ПО
• Резервирование управления: До двух однотипных SUP-B, активный и резервный
• Максимальное потребление одного модуля: 95 Вт

Совместимость с оборудованием

Супервизор N9K-C9800-SUP-B совместим с Nexus 9804 и Nexus 9808. Для линейных карт N9K-X9836DM-A и N9K-X98900CD-A его используют с fabric, подходящими соответствующему шасси. Карта 800G N9K-X9836E-SP2R-O требует Nexus 9808, supervisor SUP-B и fabric N9K-C9808-FM-B. При постоянной работе пары устанавливают два SUP-B; сочетание SUP-A и SUP-B допускается только на время предусмотренной процедуры миграции.

Переход на второе поколение supervisor

Перед переходом с SUP-A проверяют поддержку NX-OS 10.6(2) или более нового подходящего релиза и готовят конфигурацию резервирования. Замену проводят по последовательности миграции с контролем состояния активного и резервного модулей. Для Ethernet-управления используют порт RJ45 10/100/1000 Мбит/с. Порты расширения SFP/SFP+ не поддерживаются и не закладываются в рабочую схему подключений.

Комплектация

Артикул N9K-C9800-SUP-B соответствует одному физическому супервизору. Второй модуль для резервирования, шасси Nexus, линейные платы и fabric определяют отдельными позициями проекта. Служебные кабели и программные права согласуют для выбранной системы управления.

Как заказать супервизор Nexus 9800

Направьте Cisco (Сиско) N9K-C9800-SUP-B и нужное количество через корзину или проектную спецификацию. Для проверки конфигурации сообщите модель Nexus, версию NX-OS и состав установленной пары supervisor. При доставке по России укажите адрес и порядок приёмки оборудования на площадке.
