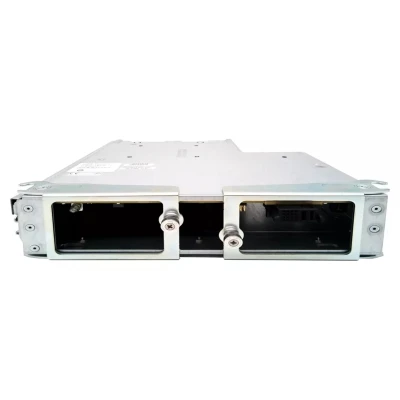

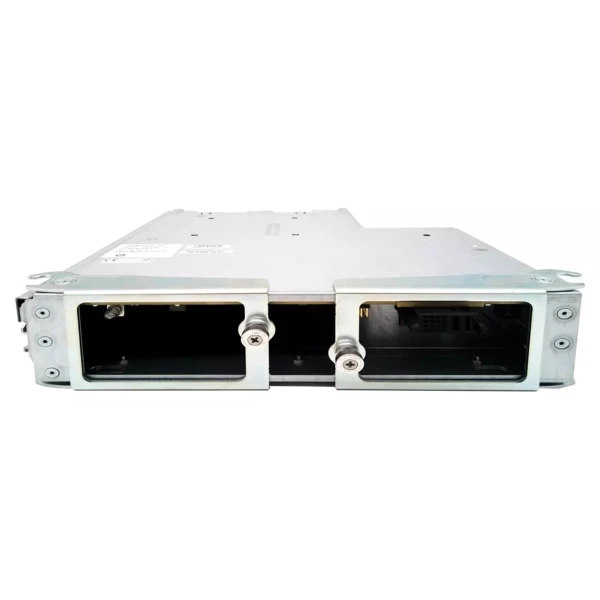

Запасной модуль фабрики Cisco N9K-C9504-FM-G=, полная ёмкость отдельной платы: До 6,4 Тбит/с, воздушный поток платформы: Port-side intake

Информация о товаре Cisco N9K-C9504-FM-G=: запасной модуль фабрики

Артикул Cisco N9K-C9504-FM-G= обозначает запасной fabric-модуль для Nexus 9504. Его выбирают для замены платы или подготовки аппаратного резерва. Совместимое шасси располагает четырьмя слотами линейных карт. Модуль относится к коммутационной фабрике семейства FM-G. Он участвует в передаче трафика внутри шасси. Соединение с линейными картами организовано по архитектуре Clos. Ёмкость одного fabric для четырёхслотовой платформы составляет до 6,4 Тбит/с. На каждую линейную карту он предоставляет до 1,6 Тбит/с. Для отдельного потока поддерживается скорость до 400 Гбит/с. Во время эксплуатации нагрузка распределяется между действующими fabric. При замене учитывают тип остальных модулей и доступную полосу системы. Для охлаждения этой конфигурации применяют блоки N9K-C9504-FAN2.

Функциональные возможности

Запасной FM-G помогает обслуживать внутреннюю фабрику Nexus 9504 с сохранением согласованного типа плат. После установки проверяют состояние нового модуля и его участие в передаче трафика. Производительность шасси в ходе работ определяется количеством действующих fabric и выбранными линейными картами.

Технические особенности

• Платформа для запасной позиции: Четырёхслотовое шасси Cisco Nexus 9504
• Способ межмодульного обмена: Прямые соединения Clos между линейными платами и fabric
• Ресурс одного подключения к линейной плате: До 1,6 Тбит/с на слот от каждого FM-G
• Полная ёмкость отдельной платы: До 6,4 Тбит/с
• Скорость максимального одиночного потока: До 400 Гбит/с
• Охлаждение принимающей системы: Вентиляторные модули N9K-C9504-FAN2
• Электрический бюджет fabric: Типичное потребление 455 Вт; предельное 504 Вт
• Способ замены в системе: Поддерживается горячая замена с соблюдением процедуры
• Воздушный поток платформы: Port-side intake

Совместимость с оборудованием

N9K-C9504-FM-G= применяют в Cisco Nexus 9504 с вентиляторными блоками N9K-C9504-FAN2. Модель поддерживает совместимые линейные платы GX, FX3, EX и FX, например N9K-X9716D-GX и N9K-X9736C-FX3. Для NX-OS сверяют состав шасси с поддержкой выбранного выпуска. Работа в ACI spine допускается для квалифицированных карт X9716D-GX, X9736C-FX3, X9736C-FX или X9732C-EX и соответствующего программного состава. Программные лицензии подбирают по функциям готового коммутатора.

Подготовка замены модуля фабрики

Перед работами проверяют одинаковый тип установленных fabric и исправность охлаждения FAN2. Для линейных плат GX максимальная полоса обеспечивается четырьмя FM-G. Пятимодульная фабрика для максимальной полосы X9736C-FX и X9736C-FX3 предусматривает только эти типы линейных карт. При допустимом совместном использовании EX, FX, FX3 и GX действует предел в четыре активных fabric. Расстановку по слотам и заполнение пустых позиций определяют до начала замены. Если в фабрике FM-G остаются незанятые слоты, в них устанавливают N9K-C9504-FAN-PWR, обеспечивающие питание FAN2.

Комплектация

Под Cisco (Сиско) N9K-C9504-FM-G= поставляется один запасной физический fabric-модуль. Остальные платы фабрики и система охлаждения относятся к комплектации обслуживаемого Nexus 9504. Необходимые шасси, линейные модули и программный состав согласуют отдельно под задачу замены или расширения.

Поставка запасного N9K-C9504-FM-G=

Укажите точный запасной артикул и число требуемых модулей при оформлении заявки на сайте. Для консультации приложите состав Nexus 9504, перечень fabric и линейных карт. Способ получения оборудования и адрес доставки согласуют после проверки выбранной конфигурации.
