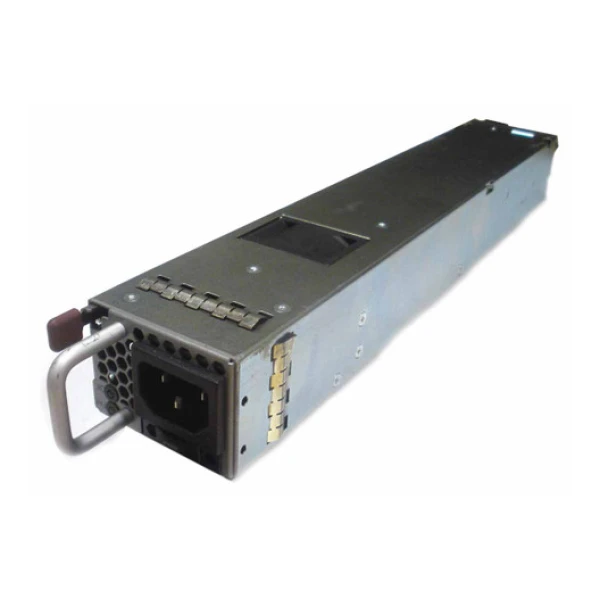

Блок питания Cisco NXA-PAC-1100W-PI2, до 1100 Вт, 12 В DC, PI

Информация о блоке питания Cisco NXA-PAC-1100W-PI2

Cisco NXA-PAC-1100W-PI2 представляет собой сменный блок питания переменного тока для совместимых коммутаторов Nexus. Максимальная выходная мощность модуля составляет до 1100 Вт. Исполнение PI2 использует поток port-side intake с бордовой маркировкой. Воздух проходит от стороны сетевых портов к стороне блоков питания. Номинальные значения входной сети составляют 100 и 240 В AC. Рабочие интервалы напряжения равны 90–132 и 180–264 В AC. Номинальная частота сети составляет 50–60 Гц при рабочем диапазоне 47–63 Гц. Основной выход блока выдаёт 12 В DC. Для дежурного выхода также указано напряжение 12 В DC. Преобразователь имеет сертификацию 80 PLUS Platinum. Для подбора подходят подтверждённые конфигурации Nexus 9316D-GX и 93600CD-GX. При замене согласуют мощность, тип питания и направление потока с требованиями выбранного шасси.

Функциональные возможности

Блок преобразует переменное напряжение питающей сети в низковольтное питание оборудования. Его максимальная мощность определяет возможности самого модуля и не равна фактическому потреблению коммутатора. Основной и дежурный выходы учитывают при проверке электропитания совместимой платформы.

Технические особенности

• Максимальная выходная мощность: До 1100 Вт
• Номинальные напряжения сети: 100 и 240 В AC
• Рабочие интервалы напряжения: 90–132 и 180–264 В AC
• Номинальная частота сети: 50–60 Гц
• Допустимая частота питания: 47–63 Гц
• Основное напряжение питания: 12 В DC
• Напряжение standby: 12 В DC
• Класс преобразователя: 80 PLUS Platinum
• Направление воздуха и маркировка: Port-side intake (PI); бордовая маркировка

Совместимость с оборудованием

Модель поддерживается в конфигурациях Cisco Nexus 9316D-GX и 93600CD-GX. Для точного шасси проверяют выпуск ПО, установленный набор БП и допустимое направление охлаждения. Версия PI2 подбирается как самостоятельное исполнение; направление потока всех питающих и вентиляторных модулей согласуют между собой.

Подготовка установки

Перед заменой отсоединяют входное питание снимаемого модуля и обеспечивают штатное питание оборудования. Сохранение работы во время обслуживания требует достаточного работающего резерва и соблюдения процедуры конкретного коммутатора. Сетевой кабель подбирают под блок, розетку и местные условия установки.

Комплектация

Позиция Cisco NXA-PAC-1100W-PI2 включает один блок питания. Число модулей в товаре не увеличивается из-за резервной схемы электропитания шасси. Кабель питания и прочие принадлежности фиксируются отдельными позициями спецификации, если их включение прямо не согласовано.

Как заказать

Для заказа Cisco (Сиско) NXA-PAC-1100W-PI2 укажите модель коммутатора, установленные БП и направление потока воздуха. Условия питающей линии и потребность в резервировании согласуют до выбора конфигурации.
