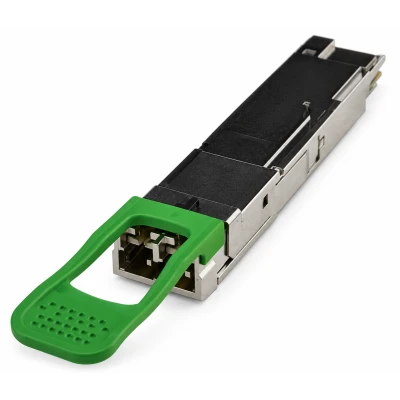

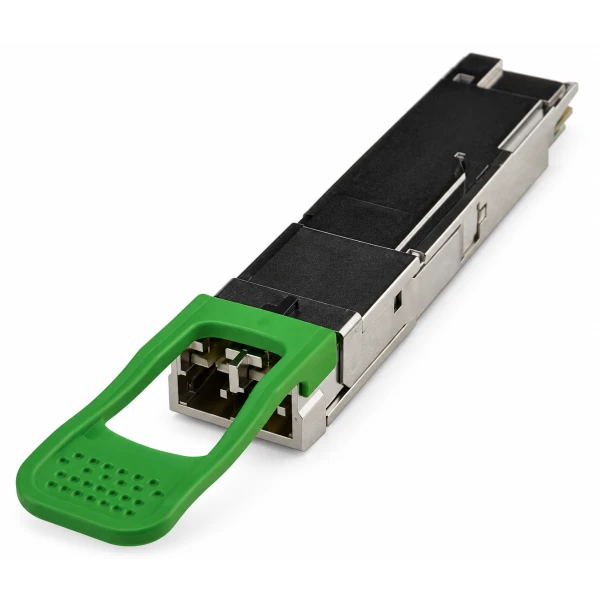

Трансивер Cisco QDD-2X100-CWDM4-S, оптическая среда cwdm4: SMF G.652, потребление двухканального модуля: До 7 Вт, температурный интервал эксплуатации: 0–70 °C

Информация о товаре Cisco QDD-2X100-CWDM4-S: трансивер

Трансивер Cisco QDD-2X100-CWDM4-S предназначен для двух соединений 100G-CWDM4. Оба канала размещены в одном корпусе QSFP-DD. Каждая линия передаёт сигнал по четырём оптическим длинам волн CWDM. Для подключения используется одномодовое волокно G.652. Расстояние до совместимого удалённого модуля составляет до 2 км. Оптическая сторона оснащена двумя дуплексными интерфейсами CS. Кабельные подключения должны иметь полировку PC или UPC. На электрической стороне реализованы два интерфейса 100G CAUI-4 NRZ. FEC выполняется на принимающей платформе. Потребление этого исполнения составляет до 7 Вт. Модуль работает при температуре от 0 до +70 °C. Совместимость зависит от модели устройства, выбранного порта и его программной конфигурации.

Функциональные возможности

Два канала CWDM4 позволяют разделить поддерживаемый QSFP-DD-порт на две самостоятельные оптические линии 100G. Мультиплексирование длин волн выполняется внутри трансивера. Для каждого подключения отдельно подбирают удалённую оптику и проверяют оптический бюджет.

Технические особенности

• Аппаратное исполнение двух линий: Один QSFP-DD, два канала 100G-CWDM4
• Интерфейсы электрической стороны: 2×100G CAUI-4 в режиме NRZ
• Подключение одномодовых кабелей: Два дуплексных CS с полировкой PC/UPC
• Тип оптического мультиплексирования: Четыре CWDM-длины волн на каждый канал 100G
• Оптическая среда CWDM4: SMF G.652
• Дальность с удалённым CWDM4: До 2 км при потерях не более 5 дБ
• Потребление двухканального модуля: До 7 Вт
• Температурный интервал эксплуатации: 0–70 °C
• Где выполняется коррекция ошибок: FEC на принимающей платформе
• Удалённый модуль для примера: Cisco QSFP-100G-CWDM4-S

Совместимость с оборудованием

Предметная совместимость ACI 16.2(2) включает downlink-порты N9K-C9364D-GX2A, N9K-C9348D-GX2A, N9K-C9332D-GX2B, N9K-C93400LD-H1 и N9K-C9332D-H2R. Поддержка не распространяется автоматически на uplink-порты. Для соединения с QSFP-100G-CWDM4-S допускается до 2 км SMF с бюджетом потерь 5 дБ. Параметры FEC согласуют с точной конфигурацией оборудования.

Подбор кабелей для двух каналов CWDM4

Для каждой линии подготовьте дуплексный одномодовый путь от CS-интерфейса до удалённого устройства. При расчёте потерь учитывают все соединения на трассе. Полировку и типы разъёмов выбирают до заказа кабельной части.

Комплектация

Заказывается один физический модуль QDD-2X100-CWDM4-S с двумя каналами 100G. Патч-корды, удалённые трансиверы и принимающее оборудование в эту позицию не включены.

Как заказать

Укажите Cisco (Сиско) QDD-2X100-CWDM4-S в спецификации или корзине. Для проверки соединений отправьте длины линий и обозначения удалённых модулей. Отправку по России оформим по согласованному адресу.
