Трансивер Cisco QDD-2X100-SR4-S, электрические интерфейсы модуля: 2×100G CAUI-4 NRZ, допустимые вносимые потери: До 1,9 дБ, потребление исполнения sr4: До 5 Вт

Информация о товаре Cisco QDD-2X100-SR4-S: трансивер

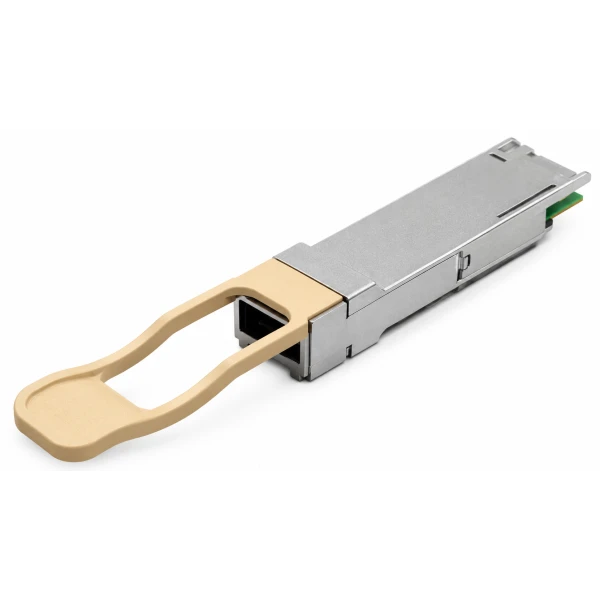

Cisco QDD-2X100-SR4-S обеспечивает два канала 100GBASE-SR4 в одном трансивере. Модуль устанавливается в квалифицированный порт QSFP-DD. Оптическое подключение выполнено через MPO-24 UPC. Для передачи используется многомодовое волокно. На OM3 дальность достигает 70 м. Для OM4 предусмотрено расстояние до 100 м. Оптическая схема содержит восемь пар волокон для двух линий SR4. Электрическая сторона работает как два интерфейса 100G CAUI-4 NRZ. Коррекция FEC выполняется на платформе. Потребление модуля составляет до 5 Вт. Рабочая температура ограничена диапазоном 0–70 °C. Перед установкой проверяют поддержку двух каналов выбранным портом и ПО.

Функциональные возможности

Двухканальный трансивер связывает один поддерживаемый QSFP-DD-порт с двумя удалёнными интерфейсами 100GBASE-SR4. Многомодовую кабельную систему подбирают под MPO-24 и правильное распределение волокон. Такая схема позволяет сохранить существующие SR4-подключения на удалённой стороне.

Технические особенности

• Количество каналов в одном корпусе: Два Ethernet 100GBASE-SR4; QSFP-DD
• Электрические интерфейсы модуля: 2×100G CAUI-4 NRZ
• Оптический разъём многомодовой линии: MPO-24 с полировкой UPC
• Волоконная схема двух SR4-подключений: Восемь пар многомодовых волокон
• Предельные расстояния MMF: 70 м на OM3; 100 м на OM4
• Допустимые вносимые потери: До 1,9 дБ
• Потребление исполнения SR4: До 5 Вт
• Рабочие температурные границы: От 0 до +70 °C
• Коррекция ошибок при работе: FEC на принимающей платформе
• Пример оптики удалённой стороны: Cisco QSFP-100G-SR4-S

Совместимость с оборудованием

Для ACI 16.2(2) поддержка ограничена downlink-портами Nexus N9K-C9332D-H2R, N9K-C93400LD-H1, N9K-C9332D-GX2B, N9K-C9348D-GX2A и N9K-C9364D-GX2A. Точную конфигурацию порта и FEC проверяют перед подключением. Удалённые интерфейсы могут использовать QSFP-100G-SR4-S. На каждой линии соблюдают пределы по OM3 или OM4 и оптическим потерям.

Планирование многомодового разветвления

Сначала выберите OM3 либо OM4 и измерьте длину каждой линии. Кабельная сборка должна распределять волокна MPO-24 на два самостоятельных SR4-подключения с нужной полярностью. В расчёт потерь включают соединения и переходы кабельной системы.

Комплектация

Одна позиция QDD-2X100-SR4-S включает один двухканальный оптический модуль. Кабельное разветвление, удалённые SR4-трансиверы и коммутатор подбираются отдельно.

Как заказать

Для заказа сообщите Cisco (Сиско) QDD-2X100-SR4-S и количество. Схема волоконной разводки и модели двух удалённых устройств помогут проверить подключение. Доставку по России согласуем после уточнения адреса.
