Трансивер Cisco QDD-2X100-LR4-S, стандарт двух оптических линий: IEEE 100GBASE-LR4, среда передачи lr4: Одномодовое волокно G.652, энергопотребление данного модуля: До 8 Вт

Информация о товаре Cisco QDD-2X100-LR4-S: трансивер

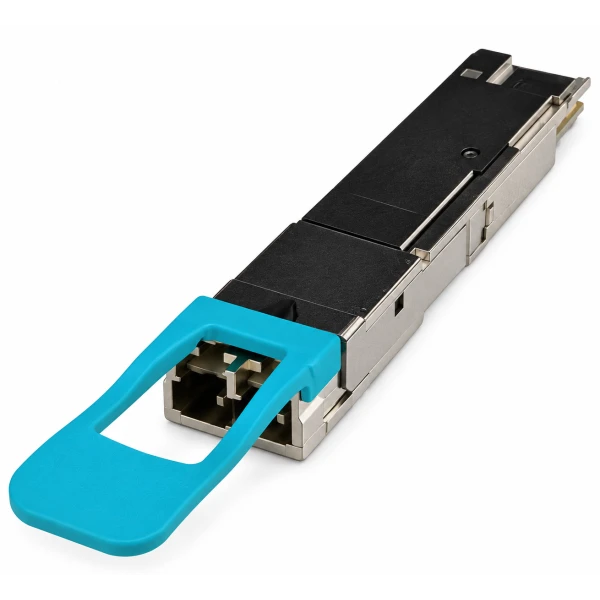

Cisco QDD-2X100-LR4-S объединяет два оптических канала 100G в одном модуле QSFP-DD. Он предназначен для подключения существующих интерфейсов 100GBASE-LR4 к квалифицированной платформе. Для каждой линии используется пара одномодовых волокон. Тип волокна соответствует G.652. Дальность подключения достигает 10 км. На модуле находятся два дуплексных интерфейса CS. Для их подключения применяют полировку PC или UPC. Электрическая сторона использует два интерфейса 100G CAUI-4. Передача выполняется в режиме NRZ. Потребление модуля составляет до 8 Вт. Рабочая температура находится в диапазоне 0–70 °C. Применение двух каналов требует поддерживаемого порта и подходящего выпуска ПО.

Функциональные возможности

Модуль позволяет получить две самостоятельные оптические линии 100GBASE-LR4 из одного поддерживаемого QSFP-DD-порта. Для каждого удалённого интерфейса подбирают совместимую LR4-оптику. Такая конфигурация помогает подключать существующие 100G-устройства к платформе с портами высокой плотности.

Технические особенности

• Форм-фактор и число каналов: QSFP-DD; два канала Ethernet 100G
• Электрическое подключение к платформе: 2×100G CAUI-4, NRZ
• Оптические интерфейсы модуля: Два дуплексных CS; PC/UPC
• Стандарт двух оптических линий: IEEE 100GBASE-LR4
• Среда передачи LR4: Одномодовое волокно G.652
• Дальность и потери в линии: До 10 км; вносимые потери до 6,3 дБ
• Энергопотребление данного модуля: До 8 Вт
• Рабочая температура корпуса: 0–70 °C
• FEC оптического канала LR4: Без FEC по оптическому стандарту
• Пример удалённой оптики: Cisco QSFP-100G-LR4-S

Совместимость с оборудованием

В режиме ACI 16.2(2) модуль поддержан только на downlink-портах Nexus N9K-C9332D-GX2B, N9K-C9364D-GX2A, N9K-C9348D-GX2A, N9K-C9332D-H2R и N9K-C93400LD-H1. Для конкретной установки проверяют порт, выпуск ПО и режим двух линий 100G. На удалённой стороне можно использовать QSFP-100G-LR4-S с соблюдением предела 10 км и потерь 6,3 дБ.

Как спланировать две линии LR4

Для каждого соединения рассчитайте длину трассы и суммарные вносимые потери. На стороне модуля нужны два дуплексных подключения CS с полировкой PC или UPC. Типы разъёмов у удалённых устройств учитывают при подборе кабелей.

Комплектация

Одна товарная позиция содержит один трансивер QDD-2X100-LR4-S. Оптические кабели, удалённые модули, коммутатор и его программные права заказываются отдельно.

Как заказать

Пришлите Cisco (Сиско) QDD-2X100-LR4-S и количество либо добавьте модуль в корзину. Для подбора приложите модели устройств и параметры двух оптических трасс. Доставку по России согласуем по адресу получателя.
