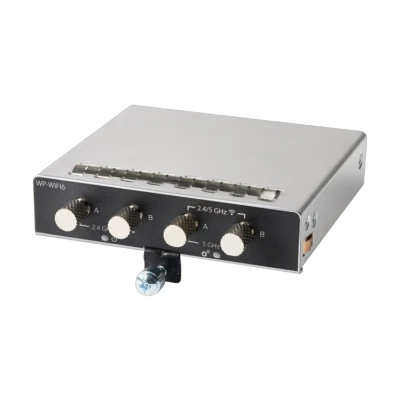

Модуль Wi-Fi Cisco WP-WIFI6-A: Wi-Fi 6, 2x2, домен A

Информация о модуле Wi-Fi Cisco WP-WIFI6-A

Cisco WP-WIFI6-A - модуль Wi-Fi 6 для промышленного маршрутизатора IR1800. Исполнение использует регуляторный домен A. Установка выполняется в выделенный широкий слот Wi-Fi. Для текущей платформы подходят маршрутизаторы IR1833-K9 и IR1835-K9. Радиочасть работает в диапазонах 2,4 и 5 ГГц. Архитектура 2x2 MIMO предусматривает два пространственных потока. Модуль имеет четыре внешних разъёма RP-SMA. По умолчанию двухдиапазонное подключение использует два RF-порта. Отдельные порты 2,4 ГГц в этом режиме отключены. Теоретическая суммарная скорость PHY достигает 1,488 Гбит/с при заданных ширинах каналов. Программный режим и образ выбирают под задачу сети. Онлайн-установка и снятие этого модуля не поддерживаются.

Функциональные возможности

Модуль добавляет беспроводное подключение клиентских устройств к промышленному узлу без отдельного корпуса точки доступа. В конфигурации CAPWAP применяется совместимый контроллер Catalyst 9800. Беспроводной backhaul для стационарного объекта можно организовать в поддерживаемом режиме WGB с подходящим программным образом.

Технические особенности

• Беспроводной стандарт: IEEE 802.11ax (Wi-Fi 6)
• Рабочие диапазоны: 2,4/5 ГГц
• Пространственная архитектура: 2x2 MU-MIMO; два пространственных потока
• Предельная скорость PHY: До 1,488 Гбит/с суммарного PHY при 80 МГц на 5 ГГц и 20 МГц на 2,4 ГГц
• Внешние RF-разъёмы: Четыре внешних RP-SMA
• Исходная антенная конфигурация: Dual-band: порты 3 и 4 активны для 2,4/5 ГГц; порты 1 и 2 отключены
• Размеры Ш × Д × В: 9,30 × 8,36 × 2,16 см
• Поддерживаемые маршрутизаторы: Cisco IR1833-K9 и IR1835-K9, выделенный широкий слот Wi-Fi
• Порядок замены: OIR не поддерживается; модуль относится к FRU
• Количество модулей: Один модуль Wi-Fi

Совместимость с оборудованием

Предназначен для выделенного широкого Wi-Fi-слота Cisco IR1833-K9 или IR1835-K9. Для маршрутизатора выбирают IOS XE 17.7.1 или более поздний совместимый выпуск; режимы модуля и его образ согласуют отдельно. В исходном dual-band режиме активны RF-порты 3 и 4 для 2,4/5 ГГц, а порты 1 и 2 отключены. Страну эксплуатации, разрешённые каналы и антенную систему проверяют для домена A.

Комплектация

Позиция Cisco WP-WIFI6-A (Сиско) включает один широкий модуль Wi-Fi. Маршрутизатор, внешние антенны и кабельные соединения подбирают как элементы общей конфигурации. Для заказа согласуют требуемый программный образ и режим управления.
