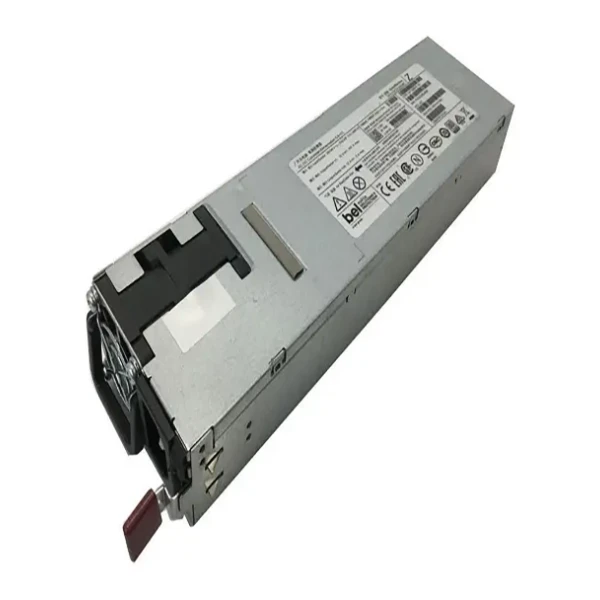

Блок питания Cisco NXA-PAC-2KW-PI, 2000 Вт, AC 200–240 В, PI

Информация о блоке питания Cisco NXA-PAC-2KW-PI

Cisco NXA-PAC-2KW-PI предназначен для питания совместимых платформ Nexus от сети переменного тока. Мощность этого исполнения составляет 2000 Вт. Вход рассчитан на сеть 200–240 В AC. В параметрах входной цепи указан ток 12 А. Рабочая сетевая частота составляет 50–60 Гц. Поток воздуха port-side intake направлен от стороны портов к стороне питающих модулей. Данное исполнение использует бордовую маркировку направления охлаждения. КПД составляет не менее 90 процентов при нагрузке от 20 до 100 процентов. Конструкция допускает горячую замену при соблюдении условий совместимого оборудования. Одна из подтверждённых платформ для этого БП представляет собой Nexus N9408. Также модуль указан для соответствующих конфигураций Nexus 9364C-GX и 9332D-H2R. Точный набор питающих модулей выбирают с учётом нагрузки и требуемого резервирования.

Функциональные возможности

Блок используется как отдельный элемент системы электропитания коммутатора. Поддерживаемая схема резервирования определяется шасси и фактическим набором установленных источников. Возможность горячей замены не отменяет проверки работающего резерва и отключения входа извлекаемого БП.

Технические особенности

• Условия эффективности: Не менее 90% при нагрузке 20–100%
• Направление охлаждения PI: Port-side intake (PI); бордовая маркировка
• Замена при работе оборудования: Горячая замена допускается при достаточном работающем резерве и соблюдении процедуры шасси
• Подтверждённый пример шасси: Cisco Nexus N9408
• Количество питающих модулей: Один блок питания
• Мощность модуля: 2000 Вт
• Напряжение входной линии: 200–240 В AC
• Указанный ток входа: 12 А
• Частота питающей сети: 50–60 Гц

Совместимость с оборудованием

БП подходит для подтверждённых конфигураций Cisco Nexus N9408, Nexus 9364C-GX и Nexus 9332D-H2R. В каждой платформе согласуют аппаратную совместимость, выпуск ПО и достаточную мощность оставшихся источников. Для исполнения PI требуется соответствующее направление воздушного потока у вентиляторов и остальных БП.

Подготовка установки

Входную линию подготавливают для диапазона 200–240 В AC и указанного тока 12 А. Состав питающих цепей определяют вместе с выбранным режимом резервирования. Кабельную сборку, разъёмы и питающую розетку согласуют до монтажа устройства.

Комплектация

В товарную позицию Cisco NXA-PAC-2KW-PI входит один блок питания. Требуемое шасси количество БП и резервные цепи рассчитываются отдельно от количества этой товарной единицы. Сетевой кабель выбирают по спецификации конкретной установки, с учётом типа питающей линии и разъёма.

Как заказать

Для поставки Cisco (Сиско) NXA-PAC-2KW-PI уточните целевое шасси, напряжение сети и режим резервирования. При подборе укажите направление потока воздуха и фактический набор уже установленных питающих модулей.
