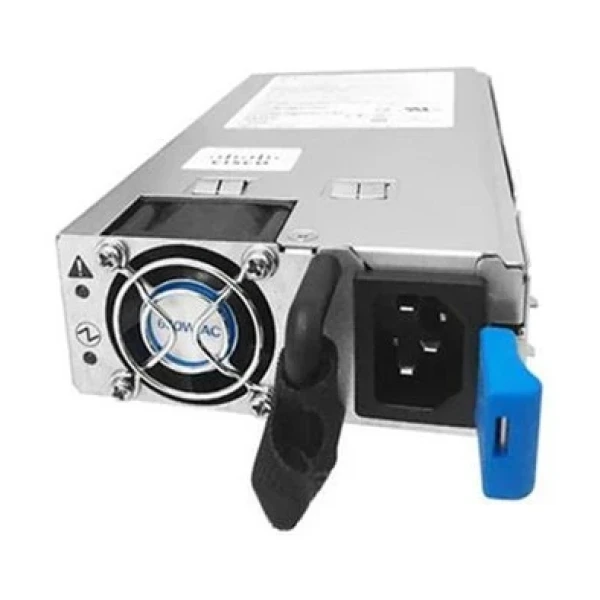

Блок питания Cisco NXA-PAC-650W-PE, до 650 Вт, 12 В DC, PE

Информация о блоке питания Cisco NXA-PAC-650W-PE

Cisco NXA-PAC-650W-PE является блоком питания AC для поддерживаемых коммутаторов Nexus. Модуль рассчитан на максимальную выходную мощность до 650 Вт. Воздушный поток исполнения PE направлен к стороне сетевых портов. Для данного направления используется синяя маркировка. Номиналы входного напряжения обозначены как 100 и 240 В AC. Допустимые рабочие интервалы составляют 90–132 и 180–264 В AC. Сетевая частота номинально равна 50–60 Гц, рабочий интервал составляет 47–63 Гц. Напряжение основного выхода равно 12 В DC. Дежурное питание также использует выход 12 В DC. Для блока подтверждена эффективность класса 80 PLUS Platinum. Среди совместимых платформ указан Cisco Nexus 93180YC-FX3H. Конфигурацию охлаждения и достаточность питания проверяют по конкретному установленному оборудованию.

Функциональные возможности

Модуль обеспечивает питание электроники коммутатора от переменной сети. Режим port-side exhaust согласуют с размещением оборудования в холодном и горячем коридорах. Мощность до 650 Вт относится к выходу БП, поэтому её не используют как постоянное энергопотребление всего шасси.

Технические особенности

• Рабочие диапазоны сети: 90–132 и 180–264 В AC
• Сетевая частота номинально: 50–60 Гц
• Частотный рабочий интервал: 47–63 Гц
• Напряжение основного выхода: 12 В DC
• Выход дежурной цепи: 12 В DC
• Сертификация эффективности: 80 PLUS Platinum
• Исполнение охлаждения PE: Port-side exhaust (PE); синяя маркировка
• Предел выходной мощности: До 650 Вт
• Номиналы входа AC: 100 и 240 В AC

Совместимость с оборудованием

Исполнение NXA-PAC-650W-PE применяется с поддерживающими его конфигурациями Nexus 93180YC-FX3H и Nexus 93180YC-FX3. При подборе проверяют аппаратную модель и программный выпуск. Направление port-side exhaust должно соответствовать остальным модулям охлаждения выбранного коммутатора.

Подготовка установки

Для подготовки питания сверяют рабочее напряжение, сетевую частоту и параметры розетки. При обслуживании учитывают оставшийся источник и требуемый оборудованию запас мощности. Входной кабель отсоединяют перед извлечением обслуживаемого блока.

Комплектация

Заказ Cisco NXA-PAC-650W-PE относится к одной аппаратной единице блока питания. Второй БП для резервирования не добавляется к этой позиции автоматически. Нужный сетевой кабель и состав дополнительных принадлежностей указывают в согласованной спецификации.

Как заказать

При подборе Cisco (Сиско) NXA-PAC-650W-PE передайте точную модель Nexus и сведения об остальных установленных модулях. Комплектацию согласуют с питающей сетью и требуемым режимом резервирования.
