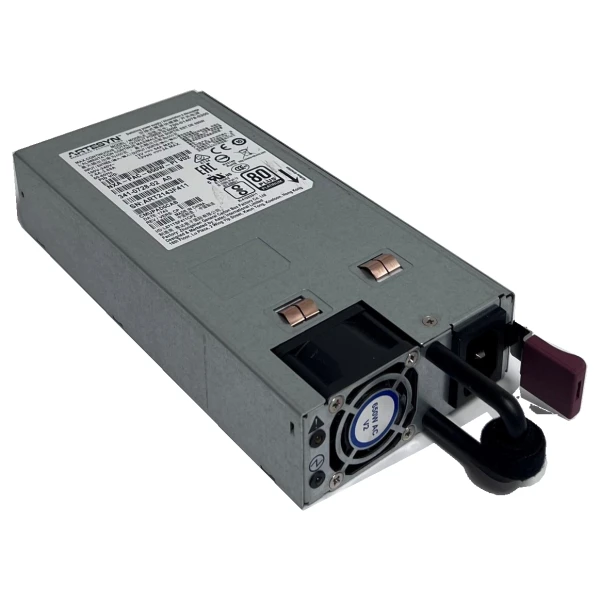

Блок питания Cisco NXA-PAC-650W-PI, до 650 Вт, 12 В DC, PI

Информация о блоке питания Cisco NXA-PAC-650W-PI

Cisco NXA-PAC-650W-PI предназначен для питания совместимых коммутаторов Nexus от сети переменного тока. Блок имеет максимальную выходную мощность до 650 Вт. Основной выход обеспечивает 12 В DC. Для этого исполнения предусмотрена сертификация 80 PLUS Platinum. Вход рассчитан на номинальные 100 и 240 В AC. Допустимые рабочие диапазоны составляют 90–132 и 180–264 В AC. Номинальная частота питания равна 50–60 Гц. Во время работы допускается частота от 47 до 63 Гц. Маркировка PI обозначает port-side intake. Бордовый цвет отличает данное воздушное направление. В числе совместимых моделей находятся Nexus 93180YC-FX3 и 93180YC-FX3H. Поставляемый товар представляет один блок питания.

Функциональные возможности

Преобразователь обслуживает питание платформы с забором воздуха у сетевых портов. Его выбирают вместе с вентиляторами PI, чтобы воздушный поток проходил через коммутатор в одном направлении. Запас мощности определяют с учётом установленной нагрузки и требуемого режима резервирования.

Технические особенности

• Рабочая частота сети: 47–63 Гц
• Основной выход: 12 В DC
• Класс эффективности: 80 PLUS Platinum
• Воздушное исполнение: port-side intake (PI); бордовая маркировка
• Товарная единица: Один блок питания
• Максимальная мощность: До 650 Вт
• Номиналы входного питания: 100 и 240 В AC
• Рабочее напряжение AC: 90–132 и 180–264 В AC
• Номинальная частота: 50–60 Гц

Совместимость с оборудованием

Для Cisco Nexus N9K-C93180YC-FX3 и N9K-C93180YC-FX3H согласуют точный NXA-PAC-650W-PI, аппаратное исполнение и поддерживающую версию NX-OS. Проверяют также допустимость установленной пары источников. Версия PE с противоположным направлением воздуха не является заменой PI.

Подготовка установки

Перед установкой проверяют питание на выбранном выходе PDU и соответствие всей вентиляции схеме стойки. Сетевые порты при port-side intake обращают к холодному коридору. Горячую замену проводят только при выполнении требований платформы и достаточном оставшемся питании.

Комплектация

Одна позиция Cisco NXA-PAC-650W-PI (Сиско) содержит отдельный БП для установки в коммутатор. Вентиляторный комплект, дополнительные источники и кабель к питающей сети не образуют автоматически его состав. Необходимые элементы подключения согласуют с выбранным шасси и электрической линией.

Как заказать

Для подбора передайте PID коммутатора, напряжение сети и сведения об уже установленных БП. Согласование PI помогает сохранить существующий воздушный маршрут.
