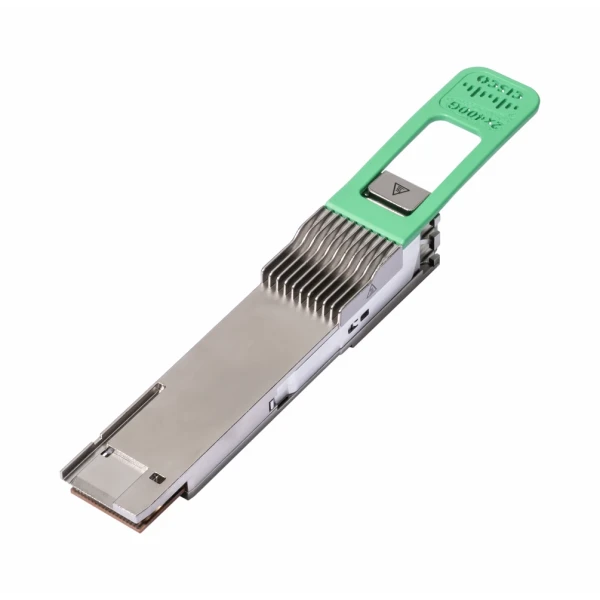

Трансивер Cisco QDD-2X400G-FR4=, QSFP-DD800, оптические каналы: 2 × 400GBASE-FR4 в одном модуле, оптическое подключение: Две группы LC duplex, PC/UPC

Информация о товаре Cisco QDD-2X400G-FR4=: трансивер

Трансивер Cisco QDD-2X400G-FR4= служит отдельной заказной позицией физического модуля с двумя интерфейсами 400G-FR4. Устройство устанавливается в квалифицированный порт QSFP-DD800. Его оптическая сторона разделена на две независимые группы LC duplex. Для обеих линий применяют SMF типа G.652. Одна линия занимает пару оптических волокон. Четыре длины волны передают сигнал каждого интерфейса 400 Gigabit Ethernet. Допустимая дистанция соединения достигает 2 км. Для подключения кабеля применяют разъёмы LC с полировкой UPC или PC. Функция FEC выполняется оборудованием, в которое установлен модуль. Максимальное энергопотребление равно 17 Вт на трансивер. Охлаждение порта должно соответствовать этому тепловому бюджету. Температура работающего устройства может находиться в пределах 0–75 °C.

Функциональные возможности

Исполнение с двумя FR4-интерфейсами подходит для распределения двух соединений между соседними узлами сети или площадками в пределах разрешённой дальности. Внутренние оптические мультиплексоры работают с четырьмя спектральными каналами на каждой линии. Корректная настройка хоста задаёт скорости и FEC обеих ветвей.

Технические особенности

• Заказная позиция: QDD-2X400G-FR4=. Оптические каналы: 2 × 400GBASE-FR4 в одном модуле
• Форм-фактор: QSFP-DD800
• Оптическое подключение: Две группы LC duplex, PC/UPC
• Кабельная среда: Одномодовое волокно G.652
• Рабочие волокна: Две пары SMF при использовании обоих каналов
• Максимальная дальность: 2 км
• Спектральные каналы: 1270, 1290, 1310 и 1330 нм для каждого 400G
• Коррекция ошибок: FEC на хостовой платформе
• Максимальное потребление: 17 Вт на модуль
• Рабочая температура: 0–75 °C

Совместимость с оборудованием

Хостом может служить сетевой коммутатор либо операторский маршрутизатор Cisco, квалифицированный для QDD-2X400G-FR4 и двухканального режима 400G. Простого совпадения механического слота недостаточно для выбора версии ПО и настройки порта. На другом конце каждого подключения используют соответствующую FR4 оптику 400GE. Среди подходящих удалённых моделей – QDD-400G-FR4-S, а также QDD-400G-LR4-S при ограничении общей дистанции 2 км и согласовании FEC.

Кабели и бюджет потерь

Спецификацию кабельной системы формируют отдельно для первого и второго каналов. Максимум 4 дБ относится к допустимым вставным потерям оптической линии, включая промежуточные соединения. Полировка LC должна соответствовать PC/UPC. Длины 2 км и допустимого бюджета потерь необходимо придерживаться одновременно.

Подбор заказного исполнения

Заказной код с символом «=» сохраняют в спецификации без сокращения. Он обозначает одну физическую товарную позицию, а не комплект из двух корпусов. Планирование тепловой нагрузки выполняют для полного модуля, потребляющего до 17 Вт. Схему коммутации согласуют с конфигурацией двух удалённых портов.

Комплектация

Позиция QDD-2X400G-FR4= включает один модуль с двумя группами LC duplex. Удалённые трансиверы и оптическая трасса подбираются по схеме подключения заказчика. Корпус объединяет два канала 400G, поэтому количество товарных единиц считают по числу устанавливаемых модулей.

Как заказать

Направьте артикул Cisco (Сиско) QDD-2X400G-FR4= вместе со схемой двух соединений. Специалисту потребуются данные базового устройства, кабельной системы и удалённых портов. После согласования состава заказа можно уточнить цену и условия отправки на ваш адрес.
