Трансивер Cisco QDD-400G-SR4.2-BD=, стандарт интерфейса: 400GBASE-SR4.2, параллельные пары mmf: 4 пары, 8 рабочих волокон, максимальное потребление: 12 Вт

Информация о товаре Cisco QDD-400G-SR4.2-BD=: трансивер

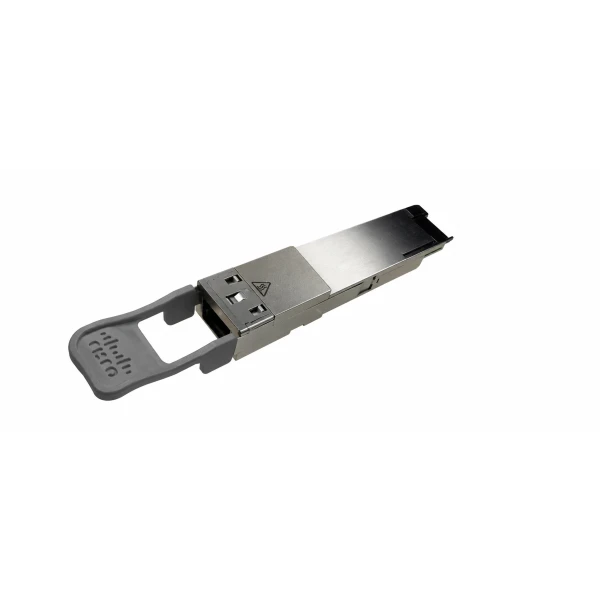

Трансивер Cisco QDD-400G-SR4.2-BD= относится к многомодовой оптике 400G в корпусе QSFP-DD. Этот артикул предназначен для заказа одного физического модуля. Четыре пары волокон образуют его параллельную оптическую линию. Двунаправленная передача на двух волнах используется в интерфейсе SR4.2. На лицевой стороне расположен MPO-12 с полировкой UPC. Соединение на OM5 может иметь длину до 150 м. Для OM4 предел составляет 100 м. На OM3 допустимы участки до 70 м. Сетевой порт с подходящим режимом может разделить подключение на четыре потока 100GE. Коррекция FEC осуществляется на стороне хоста. Максимальная электрическая мощность составляет 12 Вт. Для извлечения установлен серый язычок.

Функциональные возможности

Модуль предназначен для участков, на которых уже спроектирована параллельная многомодовая инфраструктура. Двухволновая схема поддерживает транспорт 400G по четырём парам. При разделении на четыре направления сеть должна предоставлять подходящие режимы порта и удалённые интерфейсы.

Технические особенности

• Заказная позиция: QDD-400G-SR4.2-BD=. Форм-фактор и скорость: QSFP-DD, 400 Gigabit Ethernet
• Оптическое соединение: MPO-12 UPC, многомодовое волокно
• Параллельные пары MMF: 4 пары, 8 рабочих волокон
• Дальность по классу волокна: 70 м на OM3; 100 м на OM4; 150 м на OM5
• Разделение интерфейса: 4 × 100GE к QSFP-100G-SR1.2 при поддержке хоста
• Электрический интерфейс: 400GAUI-8 / CEI-56G-VSR-PAM4
• Коррекция ошибок FEC: Выполняется на хостовой платформе
• Максимальное потребление: 12 Вт
• Рабочая температура модуля: 0–75 °C
• Цвет язычка извлечения: Серый (Gray)

Совместимость с оборудованием

Установка возможна в поддерживающее этот PID сетевое оборудование Cisco с 400GAUI-8 и гнездом QSFP-DD. В полной линии 400G требуется совместимая SR4.2 оптика на другой стороне. Четыре удалённых QSFP-100G-SR1.2 могут обслуживать breakout 100GE, если этот режим доступен у конкретного коммутатора или маршрутизатора.

Подбор MMF и полировки UPC

Для подключения подбирают MMF-кабель с MPO-12 UPC. При выборе OM3, OM4 или OM5 используют предел дальности именно для соответствующего класса. Сумма потерь на кабеле и разъёмных соединениях должна укладываться в 1,9 дБ.

Комплектация

Одна единица заказа соответствует трансиверу QDD-400G-SR4.2-BD=. Патч-корды, оптические кассеты и удалённое оборудование включают в ведомость по проекту. Нужное количество модулей согласуют отдельно от количества кабельных ветвей.

Как заказать

Направьте код Cisco (Сиско) QDD-400G-SR4.2-BD= вместе со схемой подключения. Проверим требования к порту и подбор кабеля UPC. Заявку на поставку можно отправить со спецификацией и адресом получателя.
