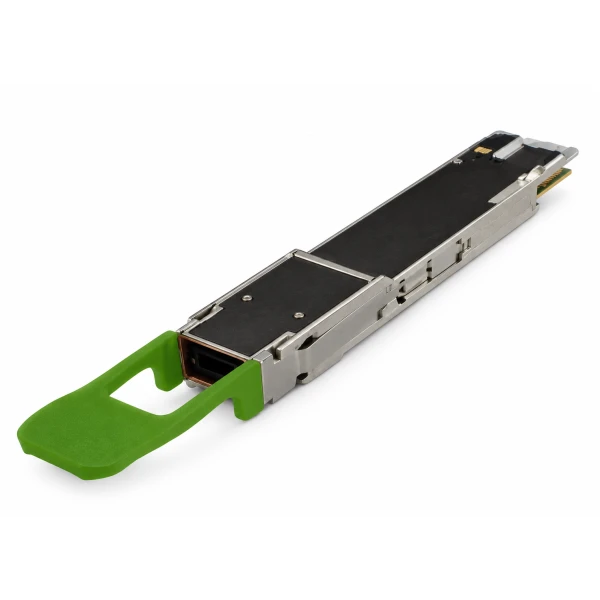

Трансивер Cisco QDD-4X100G-FR-S, QSFP-DD, оптический режим: 4 × 100GBASE-FR1, скорость ethernet: 4 × 100GE

Информация о товаре Cisco QDD-4X100G-FR-S: трансивер

Трансивер Cisco QDD-4X100G-FR-S предназначен для четырёх одномодовых соединений 100G из порта QSFP-DD. Он использует оптический стандарт 100GBASE-FR1. На передней стороне расположен соединитель MPO-12. Для подключения необходима полировка APC. Оптическая схема использует четыре пары волокон. Тип кабельной среды – SMF G.652. Дальность совместимого FR1-соединения достигает 2 км. Каждый оптический канал работает на номинальной волне 1310 нм. Электрическая сторона соответствует 400GAUI-8. Для передачи используется PAM4. Коррекцию ошибок FEC выполняет базовая платформа. Максимальное энергопотребление модуля составляет 12 Вт.

Функциональные возможности

Разветвление позволяет подключить к одному поддерживаемому QSFP-DD-порту четыре удалённых интерфейса 100G. На базовом устройстве заранее выбирают соответствующий режим порта. Для удалённого DR1 применяется более короткий предел 500 м, а направления FR1 и LR1 работают с этим модулем не далее 2 км. Все четыре соединения проектируют с учётом полярности MPO и допустимых оптических потерь.

Технические особенности

• Оптический режим: 4 × 100GBASE-FR1
• Скорость Ethernet: 4 × 100GE
• Разъём: MPO-12 APC
• Тип волокна: SMF G.652, четыре пары
• Дальность: 2 км
• Длины волн: 1310 нм
• Энергопотребление: Максимум 12 Вт
• Электрический интерфейс: 400GAUI-8 / CEI-56G-VSR-PAM4
• Коррекция ошибок: FEC на базовой платформе
• Допустимые потери линии: До 4 дБ

Совместимость с оборудованием

Подходит для коммутаторов и маршрутизаторов Cisco с поддержкой точного QDD-4X100G-FR-S и режима 4 × 100GE у QSFP-DD. На удалённой стороне используют одночастотные QSFP-100G-DR-S до 500 м, QSFP-100G-FR-S или QSFP-100G-LR-S до 2 км. Для подключения нужны четыре пары SMF и MPO-12 APC с подходящей полярностью. Разрешённые сочетания порта и версии ПО проверяют перед заказом.

Комплектация

Одна товарная единица соответствует одному модулю Cisco (Сиско) QDD-4X100G-FR-S. Параллельный кабель MPO и четыре удалённых трансивера выбираются отдельными позициями проекта. Схему подключения и количество линий закрепляют в спецификации.

Как купить

Для покупки передайте модель хоста, программный выпуск и перечень четырёх удалённых портов. Укажите тип одночастотной оптики и длину каждой трассы. После проверки спецификацию можно направить консультанту либо оформить заказ через корзину.
