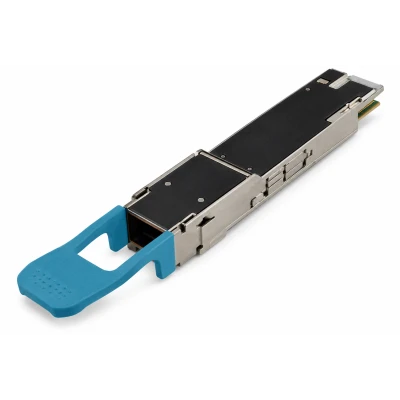

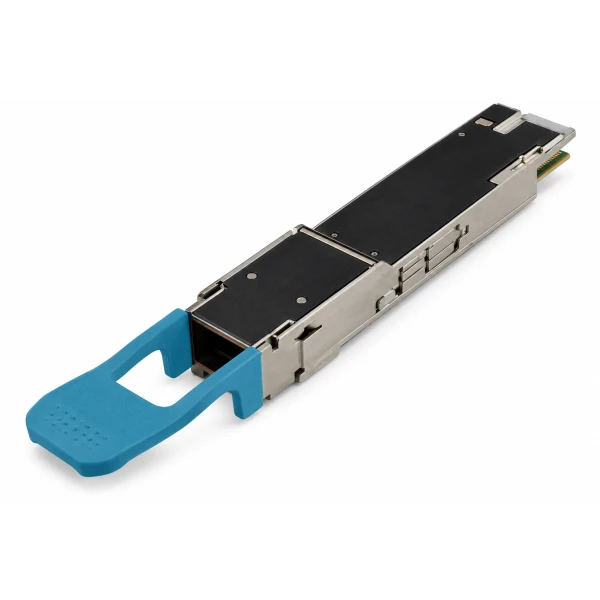

Трансивер Cisco QDD-4X100G-LR-S, QSFP-DD, оптический режим: 4 × 100GBASE-LR1, скорость ethernet: 4 × 100GE

Информация о товаре Cisco QDD-4X100G-LR-S: трансивер

Cisco QDD-4X100G-LR-S обеспечивает четыре оптических подключения 100GBASE-LR1. Модуль устанавливается в поддерживаемый слот QSFP-DD. Его назначение – соединение высокоскоростного порта с четырьмя линиями 100GE. На оптической стороне применён MPO-12 с полировкой APC. Кабельная схема использует четыре пары одномодовых волокон. Для среды передачи подходит SMF G.652. Поддерживаемая длина LR1-трассы достигает 10 км. Сигнал каждого канала передаётся на номинальной волне 1310 нм. Интерфейс базового оборудования соответствует 400GAUI-8. Электрическая передача использует PAM4. FEC выполняется на стороне хостовой платформы. Потребляемая мощность ограничена 12 Вт.

Функциональные возможности

Дальняя одномодовая разводка объединяет четыре LR1-направления в одном модуле на стороне QSFP-DD. Для линии к DR1 учитывают расстояние до 500 м, к FR1 – до 2 км. Соединения LR1 могут достигать 10 км при выполнении оптического бюджета. Настройку breakout согласуют с аппаратной моделью и программной версией хоста.

Технические особенности

• Оптический режим: 4 × 100GBASE-LR1
• Скорость Ethernet: 4 × 100GE
• Разъём: MPO-12 APC
• Тип волокна: SMF G.652, четыре пары
• Дальность: 10 км
• Длины волн: 1310 нм
• Энергопотребление: Максимум 12 Вт
• Электрический интерфейс: 400GAUI-8 / CEI-56G-VSR-PAM4
• Коррекция ошибок: FEC на базовой платформе
• Допустимые потери линии: До 6,3 дБ

Совместимость с оборудованием

Модуль выбирают для поддерживаемых Cisco-коммутаторов или маршрутизаторов с QSFP-DD и доступным режимом 4 × 100GE. Оптическая совместимость включает QSFP-100G-LR-S до 10 км, QSFP-100G-FR-S до 2 км и QSFP-100G-DR-S до 500 м. Для кабеля требуются SMF G.652 и соединитель MPO-12 APC. Точную аппаратную платформу и её программный выпуск согласуют с PID трансивера.

Комплектация

Предмет заказа – один оптический модуль Cisco (Сиско) QDD-4X100G-LR-S. Кабели MPO-12 APC и удалённые 100G-модули подбирают по длине и потерям трассы отдельно. Число направлений определяет требуемое количество оборудования в проекте.

Как купить

При заказе укажите аппаратную платформу, доступный breakout и требуемую дальность LR1. Полезно приложить перечень патч-панелей и данные об удалённой оптике. После подбора можно оформить товар на сайте и согласовать поставку.
